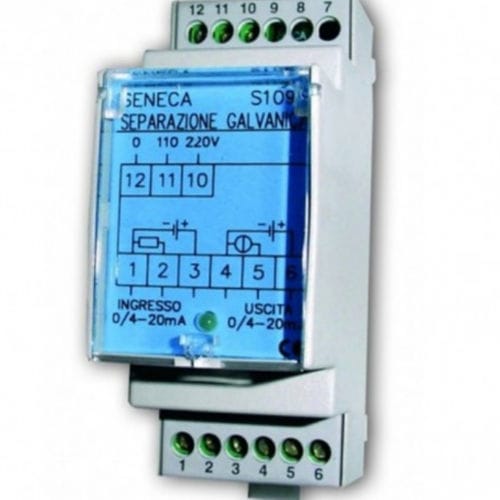

Convertidor de señal analógico S109S

con aislamiento galvánico

S109S es un convertidor de señal y fuente de alimentación con separación galvánica para lazo de corriente 0-20 mA y 4-20 mA. Permite alimentar tanto el lazo de entrada como el de salida con tensión de 24 Vcc. S109S está disponible con alimentación principal de 115 Vca y 230 Vca. La tensión de aislamiento entre los circuitos de entrada y salida es de unos 2.000 Vcc. La alta precisión y linealidad están garantizadas gracias a un optoaislador lineal para separar las señales. El S109S tiene una caja de carril en 2 módulos DIN, noryl autoextinguible; para ser colocado sobre barra de 35 mm (DIN 46277). Se utiliza principalmente en el aislamiento de señales de medición entre transductores en instrumentación de campo y adquisición. Descripción: - Alimentación de lazo 4-20 mA con aislamiento galvánico Alimentación: - 115 / 230 Vca ± 10%, 50-60 Hz Consumo: - 1,5 VA Aislamiento: - 3.500 Vca (alimentación/circuitos de señal); 1.500 Vca (entrada/salida) Entrada: - 0..20, 4..20 mA (impedancia 100 Ohm) Salida: - 0..20, 4..20 mA (impedancia de bucle) Temperatura de funcionamiento: - - 10 / + 60 °C Dimensiones (anch. x alt. x prof.) - 35 x 95 x 72 mm
