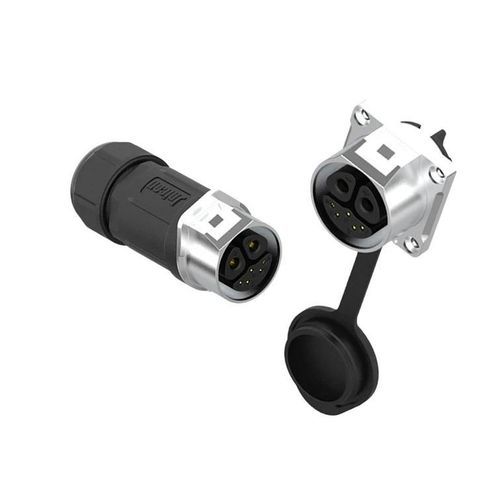

Conector híbrido

de cable a cablebloqueable mediante clipde corriente fuerte

Resumen del producto
Conector híbrido estanco que combina contactos de potencia de 50A y contactos de señal de 5A en una carcasa compacta con grado IP67, indicado para sistemas de iluminación inteligente y control en exteriores e industria.

Descripción general

• Potencia y señal híbridas: pines de potencia 50A (3,6 mm) y pines de señal 5A (1,0 mm) en un solo conector para simplificar el cableado y ahorrar espacio.
• Mecanismo QuickLock: acoplamiento sin herramientas con clic audible y bloqueo antivibración para una retención fiable.
• Estanqueidad IP67: sellado contra polvo e inmersión temporal para entornos exteriores y exigentes.
• Preparado para iluminación inteligente: apto para módulos LED, controladores de iluminación y arquitecturas híbridas potencia/señal.
• Certificaciones globales: ISO9001, CE, UL, RoHS; fabricado en instalaciones con capacidad IATF/ISO.

Especificaciones del producto (tabla)

• Número de pines: 2 Pin | 3 Pin | 4 Pin | 5 Pin | 2+5 Pin
• Diámetro de pines × número: 3,6 mm | 3,6 mm | 2,7 mm | 2,7 mm | 3,6 + 1,0 mm
• Corriente nominal: 50A | 50A | 30A | 30A | 50A + 5A
• Tensión nominal: 300V | 300V | 300V | 300V | 300V + 60V
• Tensión de aguante: 2000V | 2000V | 1500V | 1500V | ~1500V
• Sección de cable: 1,5 mm²–6 mm² (16–9 AWG) | 1,5 mm²–6 mm² (16–9 AWG) | 1,0 mm²–4 mm² (18–12 AWG) | 1,0 mm²–4 mm² (18–12 AWG) | 1,0 mm²–4 mm² (18–12 AWG)
• Diámetro máximo: MAX Φ16,0 mm
• Nivel de protección: IP67
• Modo de conexión: QuickLock (sin herramientas)
• Resistencia al fuego: UL94‑V0
• Temperatura de funcionamiento: -40℃ – 105℃
• Certificación: ISO9001, CE, UL, RoHS

Características / especificaciones técnicas

• Serie / Modelo: MJ24 (variante híbrida 2+5 pines).
• Contactos de potencia: pines de potencia 50A (diámetro 3,6 mm), clasificados para 50A en la porción de potencia.
• Contactos de señal: pines de señal 5A (diámetro 1,0 mm), clasificados para 5A en la porción de señal.
• Clasificación combinada (2+5 pines): 50A (potencia) + 5A (señal).
• Tensión nominal: 300V para contactos de potencia; 60V adicionales para señal (indicado como 300V + 60V para la variante híbrida).
• Tensión de aguante: aproximadamente 1500V para la variante 2+5 pines.
• Compatibilidad de sección de cable: típicamente 1,0 mm²–4 mm² (18–12 AWG) para la variante híbrida.
• Diámetro máximo del cable: MAX Φ16,0 mm.
• Protección de entrada: IP67 (estanco al polvo y protección contra inmersión temporal).
• Mecanismo de bloqueo: QuickLock sin herramientas con clic audible y retención antivibración.
• Material de la carcasa y resistencia al fuego: carcasa retardante de llama UL94‑V0.
• Rango de temperatura de funcionamiento: -40℃ a +105℃.
• Durabilidad de acoplamiento: diseñado para un alto número de ciclos de acoplamiento (referencia 500+ ciclos para la serie).
• Certificaciones: ISO9001, CE, UL, RoHS (certificaciones a nivel de serie).
