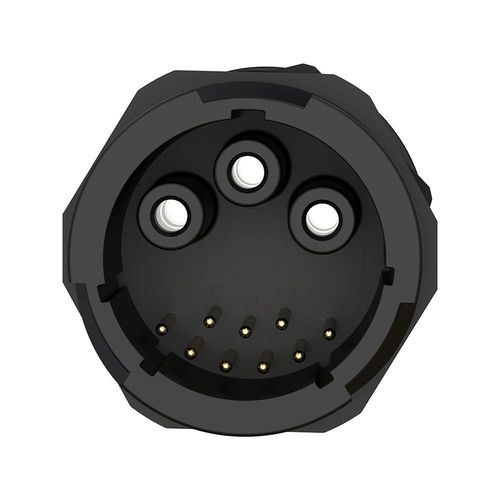

Conector híbrido combinadocircularde bayoneta
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- híbrido, combinado
- Forma
- circular
- Tipo de conexión
- de bayoneta
- Dimensiones
- M40
- Características eléctricas
- 3 pines, de 2 husillos, 4 pines, 2+4 pines, 5 pines, 3+9 pines
- Material
- de plástico
- Tipo de protección
- IP67, IP68, IP69K
- Normas y certificaciones
- RoHS, cULus
- Otras características
- antipropagación de fuego, para numerosos ciclos de conexión
- Corriente primaria
10 A, 50 A, 120 A, 150 A
- Tensión
60 V, 300 V, 600 V, 1.500 V
- Temperatura de funcionamiento
Mín.: -40 °C
(-40 °F)Máx.: 105 °C
(221 °F)
Descripción
Resumen del producto
Conector estanco M40 50A+10A con cierre bayoneta para sistemas de control industriales, que integra alimentación y señales en una unidad compacta.
Descripción general
Especificaciones clave
Ventajas y aspectos técnicos
Conector estanco M40 50A+10A con cierre bayoneta para sistemas de control industriales, que integra alimentación y señales en una unidad compacta.
Descripción general
- Potencia y señal híbridas – 3 contactos de potencia 50A (3,6 mm) y 9 contactos de señal 10A (1,5 mm) integrados.
- Cierre bayoneta – conexión/desconexión rápida por cuarto de giro con enganche antivibración para acoplamiento mecánico fiable.
- Protección contra agua y polvo – grado IP67 estándar; IP68 e IP69K opcionales bajo pedido.
- Compatibilidad con sistemas de control – apto para redes PLC, líneas de retroalimentación de automatización y conexiones de panel.
- Certificaciones – ISO9001, CE, UL, RoHS, TUV.
Especificaciones clave
- Serie / Modelo: M40
- Configuración: 3+9 pines (potencia + señal)
- Pines de potencia: 3 × 3,6 mm, 50A
- Pines de señal: 9 × 1,5 mm, 10A
- Corriente nominal (3+9): 50A + 10A
- Tensión nominal (3+9): 300V + 60V
- Tensión de soportado: 1500V
- Sección de cable: potencia 1,0–6 mm² (18–9 AWG); señal 0,3–0,75 mm² (24–18 AWG)
- Diámetro exterior máximo: MAX φ25,0 mm
- Nivel de protección: IP67 (estándar); IP68/IP69K opcional
- Modo de conexión: cierre bayoneta (cuarto de giro)
- Retardante de llama: carcasa UL94 V-0
- Temperatura de operación: -40°C a +105°C
- Durabilidad: ≥500 ciclos de acoplamiento
Ventajas y aspectos técnicos
- Estanqueidad y protección contra polvo fiables para uso exterior e industrial.
- Amplio rango de temperatura de funcionamiento; variantes de alta temperatura disponibles para aplicaciones específicas.
- Carcasa de plástico técnico resistente y retardante a la llama (UL94 V-0).
- Diseño mecánico robusto: resistencia a impactos y cierre bayoneta antivibraciones.
- Diseñado para operación industrial a largo plazo con certificaciones internacionales.
