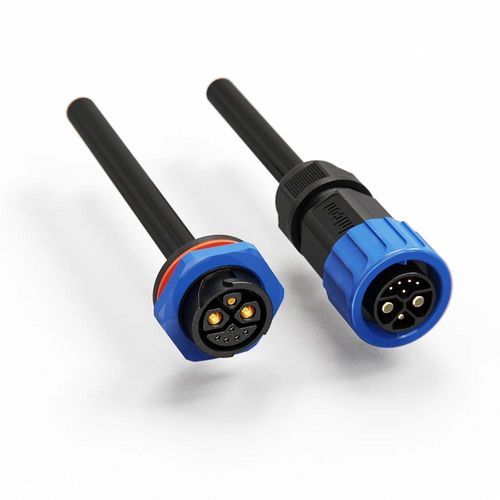

Conector híbrido

de cable a cablecircularpush-to-lock

Resumen del producto

• Híbrido potencia y señal – Tres tamaños de contactos en un conector de 8 pines: 50A power (φ3.6mm), 15A power (φ2.0mm) y 5A signal (φ1.0mm), soportando transmisión multivoltaje 300V+125V+60V.
• Mecanismo de cierre push-lock – Conexión y desconexión rápidas sin herramientas con diseño auto-bloqueante, ideal para ciclos de acoplamiento frecuentes.
• Estanqueidad IP67 – Diseño totalmente sellado para rendimiento fiable en entornos húmedos, con polvo y en exterior.
• Compatibilidad de cable versátil – Acepta cables 0.3mm²–6mm² (24–9 AWG) con diámetro exterior máx. φ16mm.
• Construcción industrial – Carcasa autoextinguible UL94 V-0 y contactos de aleación de cobre; amplio rango de temperatura de funcionamiento.
• Certificaciones globales – ISO9001, CE, UL, RoHS certificados.

Especificaciones
Detalles del producto | Especificación 1 | Especificación 2 | Especificación 3
Número de pines | 6（2+4） Pin | 8（2+1+5） Pin | 15（2+13） Pin
Diámetro de pin X número | φ3.6+φ1.0 | φ3.6+φ2.0+φ1.0 | φ2.4+φ1.0
Clasificación de corriente | 50A+5A | 50A+15A+5A | 20A+5A
Clasificación de tensión | 300V+60V | 300V+125V+60V | 125V+60V
Tensión de aguante | 5000V | 3000V | 3000V
Calibre de cable | 0.3mm²–6mm²(24–9AWG) | 0.3mm²–6mm²(24–9AWG) | 0.3mm²–6mm²(24–9AWG)
Rango de diámetro | MAX φ16mm | MAX φ16mm | MAX φ16mm
Nivel de protección | IP67 | IP67 | IP67
Modo de conexión | Push Locking | Push Locking | Push Locking
Nivel de resistencia al fuego | UL94-V0 | UL94-V0 | UL94-V0
Temperatura de funcionamiento | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certificación | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Características / Especificaciones técnicas

• Serie: serie M23
• Denominación comercial: configuración híbrida de 8 pines (2+1+5)
• Diámetros de contacto: φ3.6mm (potencia), φ2.0mm (potencia), φ1.0mm (señal)
• Clasificación de corriente: 50A (alimentación principal) + 15A (alimentación secundaria) + 5A (señal)
• Clasificación de tensión: 300V + 125V + 60V (soporte multivoltaje)
• Tensión de aguante: 3000V (para configuración de 8 pines)
• Calibre de cable compatible: 0.3mm² – 6mm² (24–9 AWG)
• Diámetro máximo del cable: MAX φ16mm
• Protección de ingreso: IP67 (estanco y antipolvo)
• Método de conexión: push-lock (auto-bloqueante, sin herramientas)
• Material de la carcasa / clasificación de inflamabilidad: UL94 V-0 autoextinguible
• Material de los contactos: aleación de cobre
• Rango de temperatura de funcionamiento: -40℃ a 105℃
• Ciclos típicos de acoplamiento: diseñado para 500+ ciclos
• Certificaciones: ISO9001, CE, UL, RoHS
