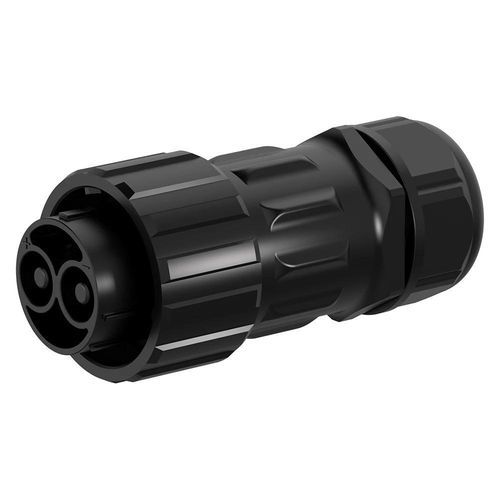

Conector híbrido

combinadode datosde alimentación eléctrica

Descripción breve
Conector híbrido estanco M40 2+4 pines con bloqueo bayoneta que integra contactos de potencia 120A y contactos de señal 10A en un solo conjunto compacto, diseñado para BMS, almacenamiento de energía, vehículos eléctricos y aplicaciones industriales de potencia y señal.

Resumen del producto

• Potencia y señal híbridas – Pines de potencia 6,0 mm (120A) y pines de señal 1,5 mm (10A) integrados para simplificar el cableado y ahorrar espacio.
• Mecanismo de bloqueo bayoneta – Giro de cuarto de vuelta para acoplamiento rápido, resistencia a vibraciones y retención segura en entornos exigentes.
• Estanqueidad IP67 – Sellado frente a polvo e inmersión temporal; IP68/IP69K disponibles como opciones.
• Diseñado para BMS y sistemas híbridos – Optimizado para gestión de baterías, almacenamiento energético, interfaces de carga EV y aplicaciones combinadas de potencia/señal.
• Certificaciones globales – Cumple CE, UL, TUV y RoHS para despliegue industrial.

Ventajas del producto

• Protección ambiental fiable – IP67 estándar con opciones IP68/IP69K para inmersión prolongada o lavado a alta presión.
• Amplio rango de temperatura – Funcionamiento estándar desde -40°C hasta +105°C; variantes para almacenamiento de energía hasta +125°C.
• Carcasa retardante de llama – Plástico técnico con clasificación UL94 V-0 para resistencia a impactos y seguridad.
• Alta durabilidad de acoplamiento – Diseñado para más de 500 ciclos de acoplamiento para mantener estabilidad de contacto a largo plazo.

Especificaciones del producto

• Configuraciones disponibles – 2, 3, 4, 5, 2+4 (potencia+señal), 3+9 (potencia+señal).
• Diámetros de los pines – Potencia: 6,0 mm (120A); Señal: 1,5 mm (10A); otras medidas según la serie (8,0 mm, 3,6 mm).
• Corriente y tensión – Hasta 150A/600V en pines de potencia mayores; configuración 2+4 típica: 120A (potencia) + 10A (señal) a 600V/60V.
• Tensión de resistencia – Hasta 5000V en algunas configuraciones; 3000V típico para la versión 2+4.
• Sección de cable – Potencia: 4–25 mm² (10–3 AWG) según configuración; Señal: 0,3–1,5 mm² (24–16 AWG).
• Protección y durabilidad – IP67 estándar; carcasa UL94-V0; >500 ciclos de acoplamiento.

Características técnicas

• Serie modelo: M40
• Configuración (este producto): 2+4 pines híbrido (potencia + señal)
• Tamaño pin potencia: 6,0 mm
• Tamaño pin señal: 1,5 mm
• Corriente nominal: 120A (potencia) + 10A (señal)
• Tensión nominal: 600V (potencia) + 60V (señal)
• Tensión de resistencia: 3000V (típico)
• Sección de cable soportada: potencia 4–25 mm² (10–3 AWG); señal 0,3–1,5 mm² (24–16 AWG)
• Diámetro máximo: MAX φ25.0 mm
• Nivel de protección: IP67 (estándar); IP68/IP69K opcional
• Modo de conexión: Bloqueo bayoneta (cuarto de vuelta, anti-vibración)
• Clasificación de inflamabilidad del alojamiento: UL94-V0
• Temperatura de funcionamiento: -40°C a +105°C (algunas variantes hasta +125°C)
• Durabilidad de acoplamiento: ≥500 ciclos
• Aplicaciones típicas: BMS, almacenamiento de energía, carga EV, integración potencia/señal industrial
• Certificaciones: ISO9001, CE, UL, TUV, RoHS
