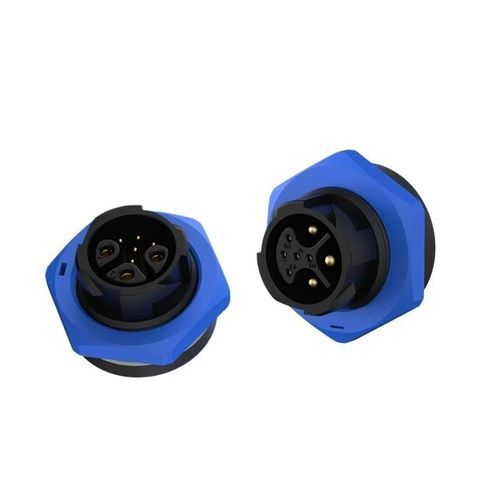

Conector híbrido

de cable a cablepush-to-lockM19

Resumen del producto
Conector impermeable híbrido 15A+5A con bloqueo por empuje que combina potencia y multi‑señal en una carcasa M19 para sistemas de control industrial.

Características clave

• Híbrido potencia y multi‑señal – 3 pines de potencia (15A/300V, Φ2,0 mm) y 5 pines de señal (5A/60V, Φ0,8 mm) en un solo conector, simplificando el cableado de sistemas complejos.
• Mecanismo de bloqueo por empuje – Conexión/desconexión rápida sin herramientas para una instalación ágil.
• Estanqueidad IP67 – Totalmente sellado contra agua y polvo, fiable en entornos industriales adversos. IP69K disponible como opción para aplicaciones de lavado exigentes.
• Diseño compacto – Configuración de 8 pines en carcasa M19 que maximiza la funcionalidad y ahorra espacio en panel.
• Certificaciones globales – ISO9001, CE, UL, RoHS (TUV citado para la serie).

Ventajas
Protección impermeable y contra polvo de alta fiabilidad (IP67; IP68/IP69K opcionales en modelos selectos). Amplio rango de temperatura de funcionamiento: -40℃ – 105℃ (algunas series hasta +125℃). Carcasa retardante de llama UL94‑V0 de alta resistencia para propiedades autoextinguibles y resistencia a impactos. Clasificado para más de 500 ciclos de acoplamiento para garantizar durabilidad y rendimiento de contacto a largo plazo.

Especificaciones (3+5 pines)
Número de pines: 3+5 Pines
Diámetro de pin × número: 2,0 + 0,8 mm
Corriente nominal: 15A (potencia) + 5A (señal)
Tensión nominal: 300V (potencia) + 60V (señal)
Tensión de soportación: 1000V
Sección de cable: 0,5 mm² ~ 1,5 mm² (20 ~ 16 AWG)
Rango de diámetro: φ 4,5 – φ 11 mm
Nivel de protección: IP67
Modo de conexión: Bloqueo por empuje (sin herramientas)
Clasificación de inflamabilidad: UL94‑V0
Temperatura de uso: -40℃ – 105℃
Certificaciones: ISO9001, CE, UL, RoHS

Notas técnicas adicionales
• 3 pines de potencia (Φ2,0 mm) transportan mayor corriente; 5 pines de señal (Φ0,8 mm) soportan múltiples líneas de señal.
• Diseñado para simplificar el cableado de maquinaria voluminosa y reducir el ruido de señal integrando potencia y señal en una sola carcasa M19.
