Conector híbrido

circularde tornillocon dispositivo de bloqueo mediante tornillo

Descripción corta

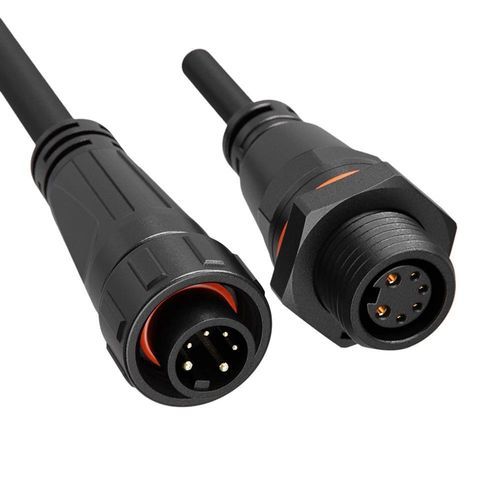

Conector impermeable híbrido M16 10A+5A que combina contactos de potencia y señal en una carcasa con bloqueo por tornillo; disponible para montaje en campo o moldeado con cable.

Resumen del producto

• Híbrido potencia y señal – 2 pines de potencia (10A/125V, Φ1.5mm) y 4 pines de señal (5A/60V, Φ1.0mm) en un único conector M16 para simplificar el cableado y ahorrar espacio en panel.
• Mecanismo de bloqueo por tornillo – Acoplamiento roscado que garantiza un emparejamiento seguro con diseño antivibración para entornos industriales.
• Impermeabilidad IP68 – Sellado contra polvo e inmersión prolongada; opción IP69K disponible para lavados a alta presión.
• Factor de forma compacto M16 – Configuración mixta de contactos para instalaciones con espacio limitado y sistemas complejos.
• Opciones de ensamblaje – Disponible como ensamblable en campo (soldadura/sertizado) o moldeado con cable.
• Certificaciones – ISO9001, CE, UL, RoHS, con variantes TUV donde proceda.

Características clave y ventajas

• Estanqueidad IP68 que asegura protección fiable en entornos industriales severos; IP69K opcional para lavados agresivos.
• Rango de temperatura de funcionamiento -40°C a +105°C (algunas variantes hasta +125°C para aplicaciones de almacenamiento de energía).
• Carcasa retardante de llama UL94-V0 para mayor seguridad contra incendios y resistencia a impactos.
• Diseño duradero con más de 500 ciclos de acoplamiento para soportar conexiones frecuentes.

Tabla de especificaciones
Detalles del producto | Especificación 1 | Especificación 2 | Especificación 3 | Especificación 4 | Especificación 5 | Especificación 6 | Especificación 7
Número de pines | 2 Pin | 3 Pin | 4 Pin | 5 Pin | 2+4 Pin | 7 Pin | 8 Pin
Diámetro pin X número | 1.5mm | 1.5mm | 1.5mm | 1.0mm | 1.5+1.0mm | 1.0mm | 1.0mm
Corriente nominal | 10A | 10A | 10A | 8A | 10A+5A | 5A | 5A
Tensión nominal | 300V | 300V | 125V | 125V | 125V+60V | 60V | 60V
Tensión de ruptura | 1500V | 1500V | 1500V | 1500V | 500V | 500V | 500V
Sección de cable | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.75+0.5mm² (18+20AWG) | 0.75+0.5mm² (18+20AWG) | 0.3mm²-0.5mm² (24-20AWG) | 0.3mm²-0.5mm² (24-20AWG)
Rango diámetro | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm
Nivel de protección | IP68 | IP68 | IP68 | IP68 | IP68 | IP68 | IP68
Modo de conexión | Bloqueo por tornillo | Bloqueo por tornillo | Bloqueo por tornillo | Bloqueo por tornillo | Bloqueo por tornillo | Bloqueo por tornillo | Bloqueo por tornillo
Nivel de combustión | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Temperatura de funcionamiento | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certificación | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Especificaciones técnicas

• Modelo / Factor de forma: carcasa M16, híbrido 2 potencia + 4 señal (2+4 Pin).
• Contactos de potencia: 2 × Φ1.5mm, 10A cada uno (125V).
• Contactos de señal: 4 × Φ1.0mm, 5A cada uno (60V).
• Compatibilidad de cable: combinaciones híbridas (ej.: 0.75+0.5mm²; 20–18 AWG para potencia, 24–20 AWG para señal).
• Tensión de ruptura: hasta 1500V para varias configuraciones; variante híbrida 500V según la tabla.
• Protección de ingreso: IP68 (polvo e inmersión prolongada); IP69K opcional.
• Acoplamiento: bloqueo por tornillo (roscado) con diseño antivibración.
• Material de carcasa: polímero retardante de llama de alta resistencia, UL94-V0.
• Temperatura de funcionamiento: -40°C a +105°C (algunas series hasta +125°C).
• Durabilidad de acoplamiento: >500 ciclos.
• Certificaciones: ISO9001, CE, UL, RoHS, TUV donde corresponda.
