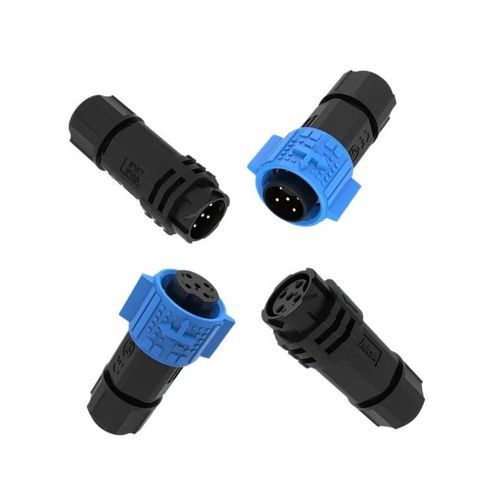

Conector de alimentación eléctrica

de cable a cablecircularde bloqueo

Visión general
Conector circular estanco M19 de 5 pines, 15A, con cierre por empuje y grado de protección IP67, diseñado para sistemas de alimentación industriales, aplicaciones exteriores y marítimas.

Características clave

• Potencia 15A multipin: contactos de aleación de cobre Φ2,0mm que proporcionan 15A/300V en la configuración de 5 pines.
• Mecanismo de bloqueo por empuje: conexión/desconexión rápida sin herramientas con diseño antivibración.
• Protección IP67: carcasa completamente sellada contra polvo y inmersión temporal, apta para entornos exteriores y marinos.
• Flexibilidad de cable: admite 0,5mm²–1,5mm² (20–16 AWG).
• Certificaciones globales: ISO9001, CE, UL, TUV y RoHS en la gama.

Especificaciones (tabla de variantes)
Product Details | 2 Pin | 3 Pin | 4 Pin | 5 Pin | 3+5 Pin | 9 Pin
Pin number | 2 Pin | 3 Pin | 4 Pin | 5 Pin | 3+5 Pin | 9 Pin
Pin diameter X number | 2.4mm | 2.4mm | 2.0mm | 2.0+0.8mm | 2.0+0.8mm | 1.0mm
Current rating | 20A | 20A | 15A | 15A+5A | 15A+5A | 5A
Voltage rating | 300V | 300V | 300V | 300V+60V | 300V+60V | 60V
Withstanding voltage | 1500V | 1500V | 1000V | 1000V | 1000V | 500V
Cable Gauge | 1.5mm²~2.5mm² (16~12 AWG) | 1.5mm²~2.5mm² (16~12 AWG) | 1.5mm²~2.5mm² (16~12 AWG) | 0.5mm²~1.5mm² (20~16 AWG) | 0.5mm²~1.5mm² (20~16 AWG) | 0.3mm²~0.5mm² (24+20 AWG)
Diameter Range | φ 4.5–φ11mm | φ 4.5–φ11mm | φ 4.5–φ11mm | φ 4.5–φ11mm | φ 4.5–φ11mm | φ 4.5–φ11mm
Protection Level | IP67 | IP67 | IP67 | IP67 | IP67 | IP67
Connecting mode | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking
Prevent the combustion level | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0
Operating temperature | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Detalles del producto
El modelo M19 de 5 pines utiliza contactos de potencia en aleación de cobre Φ2,0mm que proporcionan 15A, complementados con contactos de señal más pequeños en las variantes híbridas. Diseño con bloqueo por empuje y anti‑vibración para una retención fiable. Carcasa totalmente sellada IP67, clasificación UL94‑V0 y amplio rango de temperatura de funcionamiento (-40°C a 105°C). Certificado ISO9001, CE, UL, TUV y RoHS.

Especificaciones técnicas

• Modelo / Serie: M19
• Tipo de contacto y tamaño: contactos de potencia Φ2,0mm en aleación de cobre; contactos de señal 0,8mm según variante
• Corriente nominal: 15A (potencia) y 5A (señal) — 15A+5A para la variante híbrida de 5 pines
• Tensión nominal: 300V (potencia) + 60V (señal) para la combinación híbrida de 5 pines
• Tensión de aislamiento: 1000V
• Secciones de cable admitidas: 0,5mm²–1,5mm² (20–16 AWG)
• Diámetro exterior del cable: φ 4.5 – φ 11 mm
• Protección / Ingreso: IP67 (estanco al polvo e inmersión temporal)
• Modo de conexión: bloqueo por empuje (sin herramientas, antivibración)
• Temperatura de funcionamiento: -40°C a 105°C
• Clasificación de inflamabilidad de la carcasa: UL94‑V0
• Ciclos típicos de acoplamiento: >500 ciclos
• Certificaciones: ISO9001, CE, UL, TUV, RoHS
