Conector híbrido

de datosde alimentación eléctricade cable a cable

Resumen del producto

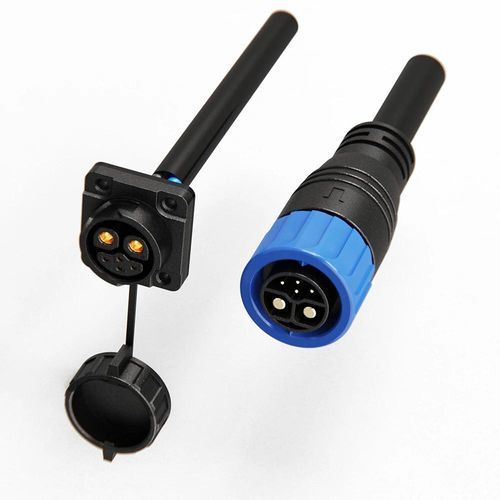

Conector híbrido estanco 50A+5A con bloqueo por pulsación y grado IP67, que combina transmisión de potencia y señal para automatización industrial y sistemas energéticos. Diseñado para simplificar el cableado integrando contactos de potencia de alta corriente y contactos de señal en una sola carcasa M23, proporcionando sellado robusto y acoplamiento resistente a vibraciones.

Características clave

• Diseño híbrido de alta corriente – Contactos de potencia 50A (φ3.6mm) y contactos de señal 5A (φ1.0mm) en un conector de 6 pines, simplificando el cableado y ahorrando espacio en paneles.
• Mecanismo de bloqueo por pulsación – Conexión y desconexión rápidas sin herramientas con diseño auto-bloqueante, ofreciendo conexiones seguras y resistentes a las vibraciones.
• IP67 resistente al agua y al polvo – Totalmente sellado contra agua y polvo para funcionamiento fiable en entornos industriales y exteriores exigentes.
• Amplia compatibilidad de cables – Soporta cables de 0.3mm²–6mm² (24–9 AWG) con diámetro máximo φ16mm, flexible para diversas instalaciones.
• Materiales de alto rendimiento – Carcasa en plástico de ingeniería retardante de llama UL94 V-0 y contactos de aleación de cobre con baño de plata para excelente conductividad.
• Certificaciones globales – Certificado UL, TUV, CE y RoHS.

Especificaciones del producto (tabla)
Detalles del producto — Especificación 1 — Especificación 2 — Especificación 3
Número de pines — 6（2+4） Pines — 8（2+1+5） Pines — 15（2+13） Pines
Diámetro de pin X número — φ3.6+φ1.0 — φ3.6+φ2.0+φ1.0 — φ2.4+φ1.0
Corriente nominal — 50A+5A — 50A+15A+5A — 20A+5A
Tensión nominal — 300V+60V — 300V+125V+60V — 125V+60V
Tensión de aislamiento — 5000V — 3000V — 3000V
Sección de cable — 0.3mm²–6mm²(24–9AWG) — 0.3mm²–6mm²(24–9AWG) — 0.3mm²–6mm²(24–9AWG)
Rango de diámetro — MAX φ16mm — MAX φ16mm — MAX φ16mm
Nivel de protección — IP67 — IP67 — IP67
Modo de conexión — Push Locking — Push Locking — Push Locking
Nivel de inflamabilidad — UL94-V0 — UL94-V0 — UL94-V0
Temperatura de operación — -40℃ – 105℃ — -40℃ – 105℃ — -40℃ – 105℃
Certificación — ISO9001, CE, UL, ROHS — ISO9001, CE, UL, ROHS — ISO9001, CE, UL, ROHS

Especificaciones técnicas

• Serie / Modelo: Serie M23 (variante híbrida de 6 pines)
• Configuración de pines: 6 pines (2 potencia + 4 señal)
• Tamaño contacto de potencia: φ3.6 mm (contactos de potencia)
• Tamaño contacto de señal: φ1.0 mm (contactos de señal)
• Corriente nominal: 50A (potencia) + 5A (señal)
• Tensión nominal: 300V (potencia) + 60V (señal)
• Tensión de aislamiento: 5000V
• Sección de cable soportada: 0.3 mm² – 6 mm² (24 – 9 AWG)
• Diámetro máximo de cable: φ16 mm
• Protección: IP67 (resistente al agua y al polvo)
• Método de conexión: Bloqueo por pulsación (sin herramientas, auto-bloqueante)
• Material de la carcasa: Plástico técnico retardante UL94 V-0
• Material/acabado de los contactos: Contactos de aleación de cobre con baño de plata
• Temperatura de funcionamiento: -40°C a +105°C
• Durabilidad de acoplamiento: >500 ciclos de acoplamiento
• Certificaciones: ISO9001, CE, UL, RoHS, TUV (UL/TUV a nivel de fábrica indicado)
