Conector híbrido

bloqueable mediante clipDCde 2 husillos

Resumen del producto

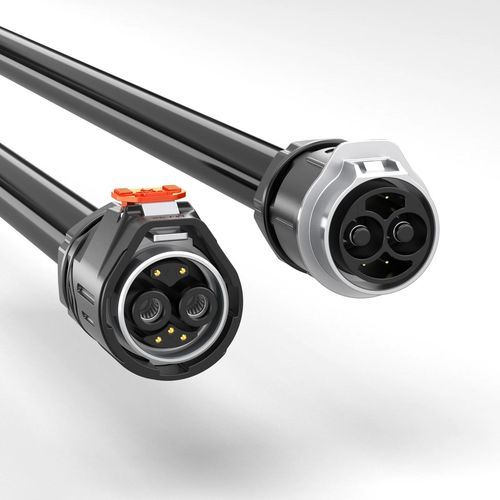

El conector híbrido hermético JNICON MJ32 integra dos contactos de alta corriente y cinco contactos de señal en una carcasa compacta con clasificación IP67. Diseñado para sistemas de gestión de baterías (BMS) y cableado de control industrial, separa la potencia y la transmisión multiseñal. Valide los esquemas de acoplamiento, el ajuste del cable y las especificaciones eléctricas para cada aplicación antes de la aprobación.

Características clave

• 120A potencia + 10A señal – Configuración híbrida 2+5 con contactos de potencia Ø 6,0 mm y contactos de señal Ø 1,5 mm chapados en oro.
• Mecanismo QuickLock – Bloqueo sin herramientas con retroalimentación audible y retención antivibración para un acoplamiento seguro.
• Protección IP67 – Interfaz sellada cuando está correctamente acoplada e instalada; el rendimiento depende del montaje y la entrada de cable.
• Aplicación – Indicado para BMS, distribución híbrida potencia/ señal y sistemas de control industrial.
• Certificaciones – Suministro típico con ISO9001, CE, UL, RoHS; confirme certificados para el modelo y configuración seleccionados.

Importante — confirme la configuración 2+5 antes de pedir

• La clasificación de 120A se aplica únicamente al grupo de contactos de potencia; los contactos de señal están limitados a 10A. No trate las siete posiciones como circuitos de potencia equivalentes.
• Compruebe los dibujos de acoplamiento, las asignaciones de pines y la pareja de conectores seleccionada para su diseño de cableado.
• Verifique la carga continua y de pico, la tensión por circuito, la temperatura ambiente, la sección del conductor, el diámetro exterior del cable y el despeje del panel.
• Valide la elevación de temperatura y el sellado del cable ensamblado en las condiciones específicas de su aplicación.

Especificaciones del producto

• Serie / Modelo: MJ32
• Configuración: 2 pines potencia + 5 pines señal (híbrido)
• Tamaño contacto potencia: 6,0 mm
• Tamaño contacto señal: 1,5 mm, chapado en oro
• Calificación de corriente: potencia hasta 120A; señal hasta 10A
• Calificación de tensión: potencia hasta 600V; señal hasta 60V (especificación combinada)
• Tensión de aislamiento: hasta 3000V (según variante)
• Compatibilidad sección de cable: potencia 4 mm²–25 mm² (10–3 AWG); señal 1,0 mm²–6 mm² (18–9 AWG)
• OD máximo haz de cables: MAX Φ25,0 mm
• Protección de entrada: IP67 (acoplado e instalado según instrucciones)
• Modo de conexión: QuickLock (sin herramientas)
• Inflamabilidad: Carcasa UL94-V0
• Temperatura de operación: -40℃ a 105℃
• Certificaciones típicas: ISO9001, CE, UL, RoHS
