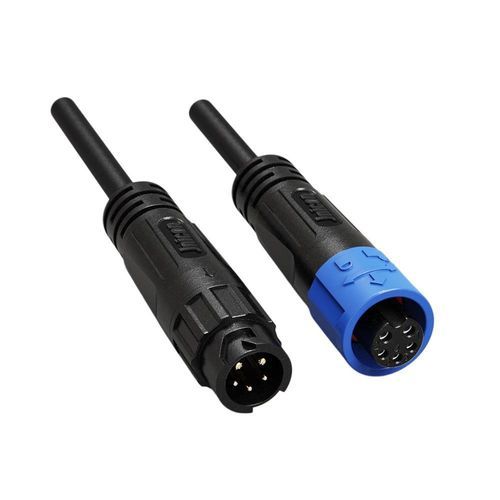

Conector híbrido

moldeado sobre pieza modelopush-to-lockM12

Descripción del producto
Conector estanco híbrido 7A+2A con bloqueo por presión, sobremoldeado con cable, que combina potencia y señal en una carcasa M12 para sensores y sistemas de control.

Ventajas clave

• Híbrido potencia y señal – 2 pines de potencia (7A/125V, Φ1,2mm) y 3 pines de señal (2A/60V, Φ1,0mm) en un único conector M12 para simplificar el cableado de redes de sensores y sistemas de control.
• Mecanismo de bloqueo por presión – Conexión y desconexión rápidas sin herramientas para una instalación ágil.
• IP67 estanco – Sobremoldeado con cable para protección frente al agua y el polvo, eliminando puntos de entrada.
• Solución lista para usar – Ensamblaje de cable sobremoldeado que evita las terminaciones en campo, asegurando conexiones uniformes y fiables.
• Diseño compacto M12 – Configuración de 5 pines que ahorra espacio, ideal para redes de sensores y sistemas fieldbus.
• Certificaciones globales – UL, TUV, CE y RoHS; fabricado bajo procesos ISO9001.

Notas adicionales
El ensamblaje sobremoldeado reduce errores de cableado en campo y el ruido de señal al integrar las líneas de alimentación y datos en una carcasa M12 sellada. El acoplamiento con bloqueo por presión permite un mantenimiento y reemplazo rápidos sin herramientas especiales.

Especificaciones técnicas

• Tipo de modelo: M12 híbrido 2+3 pines (potencia + señal)
• Número de pines: 5 pines (2 potencia + 3 señal)
• Diámetro de pines x número: 1,2mm (potencia) + 1,0mm (señal)
• Corriente nominal: 7A (pines de potencia) + 2A (pines de señal)
• Tensión nominal: 125V (potencia) + 60V (señal)
• Tensión de aislamiento: 1000V (para configuración híbrida de 5 pines)
• Sección de cable compatible: 0,3mm²–1,0mm² (24–18 AWG)
• Rango de diámetro (cubierta): MAX φ8,5mm
• Nivel de protección: IP67 (cable sobremoldeado, estanco y antipolvo)
• Modo de conexión: Bloqueo por presión (sin herramienta)
• Clasificación de inflamabilidad: UL94-V0
• Temperatura de funcionamiento: -40°C – 105°C
• Certificaciones: ISO9001, CE, UL, RoHS (TUV también referenciado)
