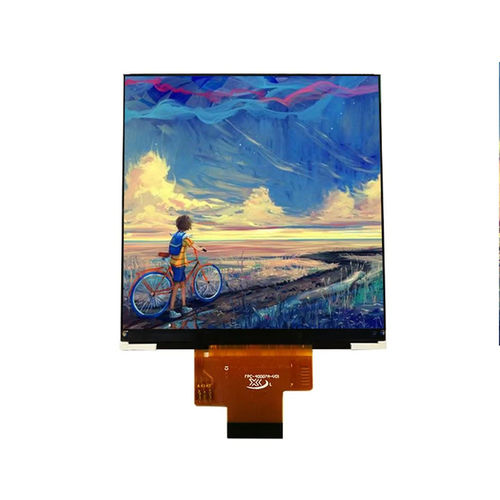

Módulo de visualización TFT LCD YX40005A

IPSde colorgráfico

Descripción general
El YX40005A es un módulo de pantalla TFT-LCD cuadrado de 4.0 pulgadas con resolución RGB de 720×720 y interfaz MIPI DSI. Equipado con el controlador ST7703 y un panel IPS All O'Clock, el módulo ofrece amplios ángulos de visión, reproducción precisa del color y tiempo de respuesta apropiado para IHM embebidas, control industrial, equipos médicos, terminales portátiles, sistemas POS y dispositivos de IA. La interfaz MIPI DSI permite transmisión de datos a alta velocidad e integración directa con plataformas embebidas como Linux y Android.

Dimensiones físicas clave
Dimensiones exteriores: 74.83 × 78.98 × 1.45 mm
Área activa de visualización: 71.93 × 71.93 mm
Pitch de píxel: 0.08625 × 0.08625 mm

Especificaciones básicas
Tamaño de pantalla: 4.0 pulgadas
Tipo de LCD: IPS TFT-LCD, transmisivo
Resolución: 720 (RGB) × 720
Área activa: 71.93 × 71.93 mm
Dimensiones exteriores: 74.83 × 78.98 × 1.45 mm
Pitch de píxel: 0.08625 × 0.08625 mm
Dirección de visualización: All O'Clock
Driver IC: ST7703
Interfaz: MIPI DSI
Retroiluminación: LED blancas × 8
Tensión analógica de funcionamiento: 2.75 V Typ.
Tensión lógica de funcionamiento: 1.8 V Typ.

Características ópticas
Resolución: 720 × 720
Contraste: 800 : 1 (típico)
Gama de color: 60% (típico)
Brillo: 300 cd/m² (típico)
Uniformidad de luminancia: 80% (típico)
Ángulo de visión (CR ≥ 10): 80° / 80° / 80° / 80°
Tiempo de respuesta: 25 ms (típico)

Condiciones de funcionamiento
Temperatura de funcionamiento: -20°C a +70°C
Temperatura de almacenamiento: -30°C a +80°C
Humedad: ≤90% HR (60°C)

Mecánica e integración
Diseño cuadrado y ultradelgado que maximiza la superficie visible reduciendo el espacio requerido para la instalación. La huella compacta y la interfaz MIPI DSI facilitan la integración mecánica y el enrutamiento de señales en IHM industriales, pantallas médicas, paneles de control y otros sistemas embebidos. Los dibujos mecánicos y la hoja de especificaciones del módulo están disponibles en la documentación del producto.

Especificaciones técnicas

• Modelo: YX40005A
• Tamaño de pantalla: 4.0 pulgadas
• Resolución: 720 (RGB) × 720
• Tipo de LCD: IPS TFT-LCD, transmisivo
• Interfaz: MIPI DSI
• Driver IC: ST7703
• Retroiluminación: 8 × LED blancas
• Área activa: 71.93 × 71.93 mm
• Dimensiones exteriores: 74.83 × 78.98 × 1.45 mm
• Tensión analógica: 2.75 V Typ.
• Tensión lógica: 1.8 V Typ.
• Brillo: 300 cd/m² (típ.)
• Contraste: 800 : 1 (típ.)
• Ángulo de visión: All O'Clock (80°/80°/80°/80°)
• Temperatura de funcionamiento: -20°C a +70°C
