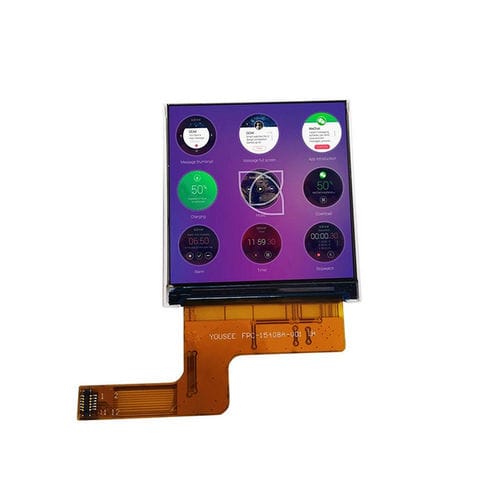

Módulo de visualización TFT LCD YX15408A

de color320 x 3201,54"

Descripción del producto
El YX15408A es un módulo TFT LCD de 1,54 pulgadas con alta densidad de píxeles, resolución RGB 320×320 e interfaz MIPI DSI. Controlado por el IC ST7796S y con retroiluminación LED blanca (×3), está diseñado para HMIs embebidos compactos, dispositivos wearables, terminales portátiles y controladores industriales compatibles con Linux y Android.

Características clave

• Tamaño de pantalla: 1,54 pulgadas
• Resolución: 320 (RGB) × 320
• Interfaz: MIPI DSI
• Driver IC: ST7796S
• Dirección de visualización: All O'Clock
• Retroiluminación: LED blanco × 3
• Tensión de entrada LCM: 2,8 ±0,1 V

Especificaciones básicas

• Tipo de LCD: TFT-LCD, transmisivo positivo
• Zona activa: 27,72 × 27,72 mm
• Dimensiones exteriores: 31,52 × 33,72 × 1,15 mm
• Pitch de píxel: 0,0866 × 0,0866 mm
• Brillo: 300 cd/m²
• Relación de contraste: 800:1

Características ópticas

• Resolución: 320 × 320
• Gama de color: 60%
• Uniformidad de luminancia: 80%
• Ángulo de visión (CR ≥ 10): 80° / 80° / 80° / 80°
• Tiempo de respuesta: 30 ms

Mecánica

• Dimensiones exteriores: 31,52 × 33,72 × 1,15 mm
• Zona activa: 27,72 × 27,72 mm
• Perfil ultradelgado para integración en equipos compactos

Condiciones de funcionamiento

• Temperatura de funcionamiento: -20°C ~ +70°C
• Temperatura de almacenamiento: -30°C ~ +80°C
• Humedad: ≤90% HR (60°C)

Aplicaciones

• Wearables y dispositivos inteligentes
• Dispositivos médicos portátiles y terminales IoT
• Instrumentos industriales y terminales portátiles
• HMI embebido para automatización y vehículos

Especificaciones técnicas

• Modelo: YX15408A
• Tamaño de pantalla: 1,54 pulgadas
• Resolución: 320 (RGB) × 320
• Driver IC: ST7796S
• Interfaz: MIPI DSI
• Retroiluminación: LED blanco × 3
• Tensión de entrada LCM: 2,8 ±0,1 V
• Brillo: 300 cd/m²
• Relación de contraste: 800:1
• Gama de color: 60%
• Tiempo de respuesta: 30 ms
• Temperatura de funcionamiento: -20°C ~ +70°C
