Módulo de visualización TFT LCD YX40006A
IPSde colorgráfico

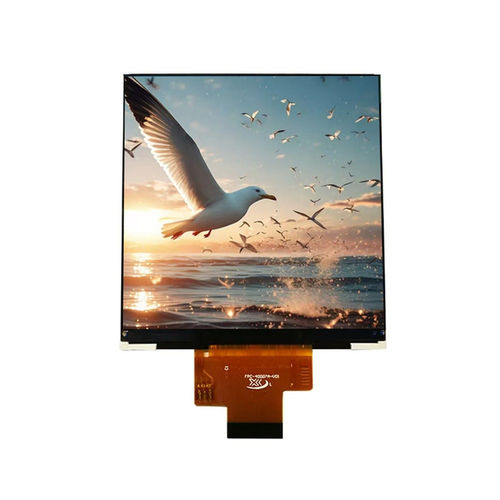

Módulo de visualización TFT LCD - YX40006A - Shenzhen Yousee Technology Co., Ltd. - IPS / de color / gráfico
Módulo de visualización TFT LCD - YX40006A - Shenzhen Yousee Technology Co., Ltd. - IPS / de color / gráfico
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Shenzhen Yousee Technology Co., Ltd.

Características

Tipo de pantalla
TFT LCD, IPS
Tipo
de color, gráficos
Formato
de alta resolución, 480 x 480, 720 x 720
Tamaño de la pantalla
4"
Aplicaciones
para instrumentación, de información, industriales, para entornos agresivo, para mediciones de resistencia, para vehículos, para refrigeradores, para equipamientos médicos, para cuadros de mando, a distancia, para la logística, de control, HMI, para telemandos, para el transporte, medida de fuerza, para aplicaciones marinas, para instalaciones de pesaje, para mediciones de temperatura, para medición de nivel de cubas, médicos, para medición de CO2, de codificador, para mediciones de presión, de seguridad, hora-fecha-temperatura, de potencia, para mediciones de corriente, de comunicación visual, para medidores de gas, para estaciones de recarga para vehículos eléctricos, para estaciones de servicio, para sensores, de acoplamiento, para la industria medioambiental, para la industria de la energía, para grupos electrógenos
Interfaz
RGB, SPI, MIPI, HDMI
Estructura
compactos, cuadrados, ultrafinos
Configuración/montaje
de exterior, de interior
Tipo de protección
IP65
Otras características
con gran ángulo de visión, a medida, económicos, de fuerte contraste, de alta luminosidad, legibles a la luz del sol, elevada tasa de actualización, con retroiluminación LED
Longitud

74,83 mm
(2,946 in)

Anchura

78,98 mm
(3,1094 in)

Grosor

1,5 mm
(0,059 in)

Temperatura de uso

Máx.: 70 °C
(158 °F)

Mín.: -20 °C
(-4 °F)

Descripción

Descripción del producto
El YX40006A es un módulo LCD TFT IPS cuadrado de 4,0 pulgadas con alta resolución 720×720 RGB y una interfaz combinada de inicialización SPI de 3 hilos más transmisión de datos RGB de 18 bits. Está diseñado para IHM industriales, paneles de control empotrados, terminales portátiles, sistemas POS y otras aplicaciones con restricción de espacio.

Características clave
  • Tamaño de pantalla: 4,0 pulgadas
  • Resolución: 720 (RGB) × 720
  • Tipo de LCD: IPS TFT-LCD, transmisivo
  • Dirección de visión: All O'Clock (amplio ángulo de visión IPS)
  • Driver IC: NV3052C
  • Interfaz: inicialización SPI de 3 hilos + RGB 18 bits de alta velocidad
  • Retroiluminación: 8 × LED blancas
  • Perfil ultra delgado en formato cuadrado, apropiado para integraciones compactas

Especificaciones básicas (tabla)
Tamaño de pantalla: 4,0 pulgadas
Tipo de LCD: IPS TFT-LCD, transmisivo
Resolución: 720 (RGB) × 720
Área activa: 71,93 × 71,93 mm
Dimensiones exteriores: 74,83 × 78,98 × 1,50 mm
Pitch de píxel: 0,08625 × 0,08625 mm
Dirección de visión: All O'Clock
Driver IC: NV3052C
Interfaz: 3SPI + RGB 18 bits
Retroiluminación: 8 LED blancas
Tensión analógica de funcionamiento: 2,75 V (típ.)

Características ópticas (tabla)
Resolución: 720 × 720
Relación de contraste (típ.): 800 : 1
Gama de color (típ.): 60%
Brillo (típ.): 300 cd/m²
Uniformidad de luminancia (típ.): 80%
Ángulo de visión (CR ≥ 10): 80° / 80° / 80° / 80°
Tiempo de respuesta (típ.): 25 ms

Montaje y mecánica
Dimensiones exteriores (mm): 74,83 × 78,98 × 1,50 mm
Área de visualización activa (mm): 71,93 × 71,93 mm
El dibujo mecánico se suministra como referencia en la ficha del producto.

Condiciones de funcionamiento
Temperatura de funcionamiento: -20°C a +70°C
Temperatura de almacenamiento: -30°C a +80°C
Humedad: ≤90% HR (60°C)

Aplicaciones
  • IHM industrial y paneles de control
  • Instrumentos médicos
  • Dispositivos de control para viviendas inteligentes
  • Terminales portátiles y sistemas POS
  • Sistemas embebidos y dispositivos IoT

Especificaciones técnicas
  • Modelo: YX40006A
  • Tamaño de pantalla: 4,0 pulgadas
  • Resolución: 720×720 (RGB)
  • Tipo de LCD: IPS TFT-LCD, transmisivo
  • Área activa: 71,93 × 71,93 mm
  • Dimensiones exteriores: 74,83 × 78,98 × 1,50 mm
  • Pitch de píxel: 0,08625 × 0,08625 mm
  • Dirección de visión: All O'Clock (All-O'Clock IPS)
  • Driver IC: NV3052C
  • Interfaz: 3SPI + RGB 18 bits
  • Retroiluminación: 8 × LED blancas
  • Brillo típico: 300 cd/m²
  • Relación de contraste (típ.): 800:1
  • Gama de color (típ.): 60%
  • Tiempo de respuesta (típ.): 25 ms
  • Tensión analógica de funcionamiento: 2,75 V (típ.)
  • Temperatura de funcionamiento: -20°C a +70°C
  • Temperatura de almacenamiento: -30°C a +80°C
  • Humedad: ≤90% HR (60°C)
