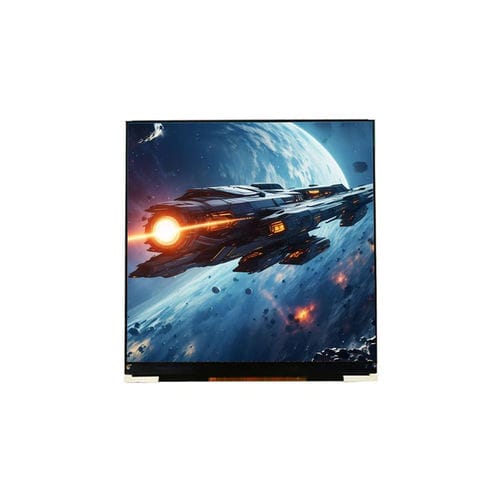

Módulo de visualización TFT LCD YX34002A

de color480 x 4803,4"

Descripción
El YX34002A es un módulo de visualización TFT LCD cuadrado de 3,4 pulgadas con resolución RGB 480×480 y una interfaz SPI + RGB, diseñado para dispositivos domóticos, paneles de control industriales, equipos médicos, terminales POS, instrumentos portátiles y aplicaciones HMI embebidas. Con el controlador ST7701S, el módulo ofrece reproducción de color precisa, calidad de imagen nítida y un ángulo de visión All O'Clock para visibilidad uniforme. La interfaz combinada SPI + RGB proporciona inicialización sencilla y transmisión de datos RGB a alta velocidad, adecuada para sistemas embebidos de alto rendimiento y plataformas de control industrial.

Mecánica
Dimensiones totales: 70.45 × 70.32 × 1.89 mm. Área activa: 60.48 × 60.48 mm.

Especificaciones básicas
Tamaño de pantalla: 3,4 pulgadas
Tipo de LCD: TFT-LCD, transmisivo
Resolución: 480 (RGB) × 480
Área activa: 60.48 × 60.48 mm
Dimensiones totales: 70.45 × 70.32 × 1.89 mm
Pitch de píxel: 0.126 × 0.126 mm
Dirección de visión: All O'Clock
Driver IC: ST7701S
Interfaz: SPI + RGB
Retroiluminación: LED blancas × 8
Tensión de funcionamiento analógica: 3.3 V (typ.)

Características ópticas
Resolución: 480 × 480
Relación de contraste: 800 : 1
Gama de color: 60%
Brillo: 300 cd/m²
Uniformidad de luminancia: 80%
Ángulo de visión (CR ≥ 10): 80° / 80° / 80° / 80°
Tiempo de respuesta: 25 ms

Condiciones de funcionamiento
Temperatura de funcionamiento: -20°C a +70°C
Temperatura de almacenamiento: -30°C a +80°C
Humedad: ≤90% HR (60°C)

Características / Especificaciones técnicas

• Modelo: YX34002A
• Tamaño de pantalla: 3,4 pulgadas
• Resolución: 480 (RGB) × 480
• Tipo de LCD: TFT-LCD, transmisivo
• Driver IC: ST7701S
• Interfaz: SPI + RGB
• Área activa: 60.48 × 60.48 mm
• Dimensiones totales: 70.45 × 70.32 × 1.89 mm
• Pitch de píxel: 0.126 × 0.126 mm
• Retroiluminación: LED blancas × 8
• Brillo: 300 cd/m²
• Relación de contraste: 800 : 1
• Gama de color: 60%
• Dirección de visión: All O'Clock
• Tiempo de respuesta: 25 ms
• Temperatura de funcionamiento: -20°C ~ +70°C
• Temperatura de almacenamiento: -30°C ~ +80°C
• Tensión de funcionamiento analógica: 3.3 V typ.
