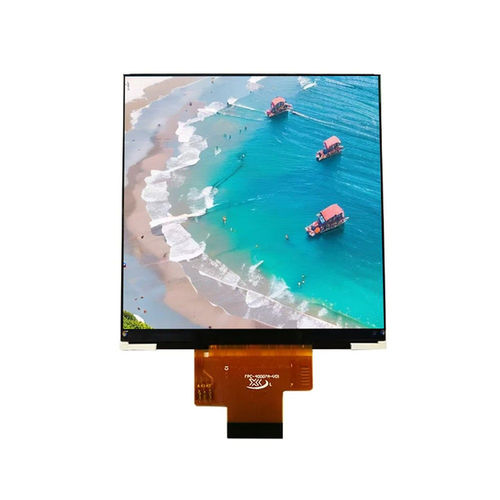

Módulo de visualización TFT LCD YX40007A

de color480 x 4803.95"

Descripción del producto
El Yousee YX40007A es un módulo de pantalla TFT-LCD RGB de 3,95 pulgadas (480×480) con interfaz MIPI DSI y controlador ST7701S, diseñado para HMI embebidas industriales, terminales portátiles, sistemas POS y equipos médicos. El módulo presenta ángulo de visión All O'Clock, retroiluminación de 8 LED blancas y conectividad MIPI de alta velocidad compatible con plataformas Linux y Android.

Características clave

• Tamaño de pantalla: 3,95 pulgadas
• Resolución: 480 (RGB) × 480
• Driver IC: ST7701S
• Interfaz: MIPI DSI
• Tipo de LCD: TFT-LCD, transmisivo positivo
• Dirección de visión: All O'Clock
• Retroiluminación: 8 × LED blancas
• Contorno y área activa compactos para fácil integración
• Adecuado para aplicaciones embebidas industriales

Variantes de modelo

• YX40007A
• YX40007ACT

Mecánica
Dimensiones exteriores: 74,83 × 78,98 × 2,18 mm. Área activa: 71,86 × 70,10 mm. Dibujo mecánico disponible para referencia de integración y montaje.

Aplicaciones

• Sistemas de control industrial
• Dispositivos domésticos inteligentes
• Equipos médicos
• Terminales portátiles
• Sistemas POS
• HMI embebida y terminales IoT

Especificaciones básicas

• Tamaño de pantalla: 3,95 pulgadas
• Tipo de LCD: TFT-LCD, transmisivo positivo
• Resolución: 480 (RGB) × 480
• Área activa: 71,86 × 70,10 mm
• Contorno: 74,83 × 78,98 × 2,18 mm
• Pitch de píxel: 0,145 × 0,145 mm
• Brillo: 300 cd/m² (típ.)
• Relación de contraste: 600:1 (típ.)
• Gama de color: 50% (típ.)
• Tiempo de respuesta: 17,5 ms (típ.)
• Tensión de entrada LCM: 2,8 ±0,1 V

Características ópticas

• Resolución: 480 × 480
• Relación de contraste: 600:1
• Gama de color (típica): 50%
• Brillo (típico): 300 cd/m²
• Uniformidad de luminancia: 80%
• Ángulo de visión (CR ≥ 10): 80°/80°/80°/80°
• Tiempo de respuesta (típico): 17,5 ms

Condiciones de funcionamiento

• Temperatura de funcionamiento: -20°C a +70°C
• Temperatura de almacenamiento: -30°C a +80°C
• Humedad: ≤90% HR (60°C)

Especificaciones técnicas

• Modelo: YX40007A
• Interfaz: MIPI DSI
• Driver IC: ST7701S
• Retroiluminación: 8 × LED blancas
• Dirección de visión: All O'Clock
• Aplicaciones: control industrial, médico, POS, terminales portátiles, HMI embebida
