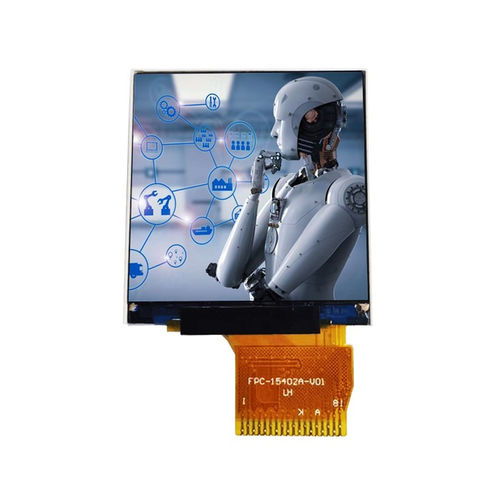

Módulo de visualización TFT LCD YX15402A

de color240 x 2401,54"

Descripción del producto
El YX15402A es un módulo de pantalla TFT LCD cuadrado de 1,54 pulgadas con resolución RGB 240×240 y una interfaz MCU de 8 bits, diseñado para dispositivos wearables, terminales portátiles, controladores industriales, equipos médicos y aplicaciones IoT compactas. El módulo integra el controlador ST7789V y una retroiluminación de 3 LEDs blancos.

Características clave

• Driver IC: ST7789V
• TFT-LCD transmisivo, resolución cuadrada 240×240
• Dirección de visión: All O'Clock
• Bajo consumo adecuado para dispositivos con batería

Aplicaciones

• Dispositivos wearables
• Terminales portátiles y POS
• Controladores industriales e HMI
• Dispositivos e instrumentos médicos
• Sensores y controladores IoT inteligentes

Especificaciones básicas
Tamaño de pantalla: 1.54 inch
Resolución: 240 (RGB) × 240
Tipo de LCD: TFT-LCD, transmisivo
Área activa: 27.72 × 27.72 mm
Dimensiones externas: 31.52 × 33.72 × 1.85 mm
Pitch de píxel: 0.1155 × 0.1155 mm
Driver IC: ST7789V
Interfaz: MCU 8-bit
Retroiluminación: LED blancas × 3
Tensión analógica de funcionamiento: 3.3 V típ.

Características ópticas
Resolución: 240 × 240
Relación de contraste: 800:1
Gama de color: 60% (típ.)
Brillo: 300 cd/m² (típ.)
Uniformidad de luminancia: 80%
Ángulo de visión (CR ≥ 10): 80° / 80° / 80° / 80°
Tiempo de respuesta: 25 ms

Condiciones de funcionamiento
Temperatura de funcionamiento: -20°C a +70°C
Temperatura de almacenamiento: -30°C a +80°C
Humedad: ≤90% HR (60°C)

Mecánica e integración
Las dimensiones compactas y el área activa definida facilitan la integración mecánica en productos con limitación de espacio. Planos mecánicos y detalles de montaje en PCB disponibles bajo petición.

Especificaciones técnicas

• Modelo: YX15402A
• Tamaño de pantalla: 1.54 inch
• Resolución: 240×240 (RGB)
• Tipo de LCD: TFT-LCD, transmisivo
• Driver IC: ST7789V
• Interfaz: MCU 8-bit
• Área activa: 27.72 × 27.72 mm
• Dimensiones externas: 31.52 × 33.72 × 1.85 mm
• Pitch de píxel: 0.1155 × 0.1155 mm
• Retroiluminación: LED blancas × 3
• Tensión analógica típica: 3.3 V
• Brillo: 300 cd/m²
• Relación de contraste: 800:1
• Dirección de visión: All O'Clock
• Temperatura de funcionamiento: -20°C a +70°C
