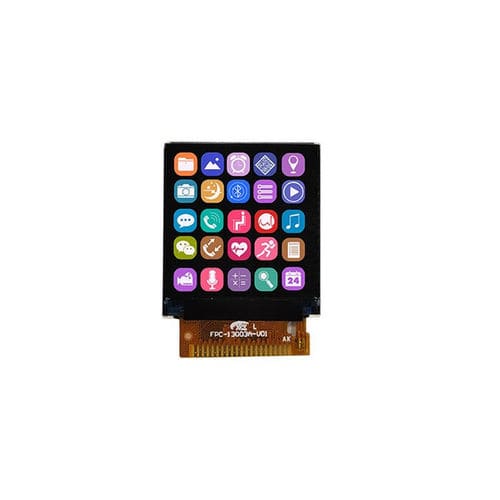

Módulo de visualización TFT LCD YX13003Ade color240 x 2401,3"
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo de pantalla
- TFT LCD
- Tipo
- de color
- Formato
- 240 x 240
- Tamaño de la pantalla
- 1,3"
- Aplicaciones
- industriales, médicos, para sensores
- Interfaz
- RGB, MCU, interfaz 8080
- Estructura
- compactos, cuadrados
- Otras características
- con gran ángulo de visión, con retroiluminación LED
- Longitud
26,2 mm
(1,031 in)- Anchura
29,22 mm
(1,1504 in)- Grosor
1,94 mm
(0,076 in)- Temperatura de uso
Máx.: 70 °C
(158 °F)Mín.: -20 °C
(-4 °F)
Descripción
Descripción del producto
El Yousee YX13003A es un módulo de pantalla TFT-LCD cuadrada de 1,3" con resolución 240×240 RGB y una interfaz MCU paralela 8080 de 8 bits. Con el controlador ST7789V, el módulo ofrece imagen estable, colores intensos y un ángulo de visión All O'Clock adecuado para aplicaciones embebidas e industriales compactas.
Características clave
Especificaciones técnicas
Tamaño de pantalla: 1,3 pulgada
Tipo de LCD: a-Si TFT-LCD, transmisivo
Resolución: 240 (RGB) × 240
Área activa: 23,4 × 23,4 mm
Dimensiones exteriores: 26,2 × 29,22 × 1,94 mm
Pitch de píxel: 0,0975 × 0,0975 mm
Driver IC: ST7789V
Interfaz: MCU paralela 8080 de 8 bits
Retroiluminación: 2 × LED blancas
Tensión de entrada LCM: 2,8 ±0,1 V
Brillo típico: 300 cd/m²
Ratio de contraste típico: 600:1
Gama de color (típ): 50%
Uniformidad de luminancia: 80%
Tiempo de respuesta (típ): 17,5 ms
Características ópticas
Resolución: 240 × 240
Ratio de contraste (típico): 600:1
Gama de color (típico): 50%
Brillo (típico): 300 cd/m²
Uniformidad de luminancia: 80%
Ángulo de visión (CR ≥ 10): 80° / 80° / 80° / 80°
Tiempo de respuesta (típico): 17,5 ms
Condiciones de funcionamiento
Temperatura de funcionamiento: -20°C a +70°C
Temperatura de almacenamiento: -30°C a +80°C
Humedad: ≤90% HR (60°C)
Aplicaciones
Diseñado para productos compactos con espacio limitado que requieren gráficos nítidos y rendimiento de pantalla fiable, incluyendo wearables, instrumentos portátiles, dispositivos domóticos, controladores industriales, dispositivos IoT, contadores inteligentes, equipos sanitarios y sistemas embebidos.
Detalles del modelo
El Yousee YX13003A es un módulo de pantalla TFT-LCD cuadrada de 1,3" con resolución 240×240 RGB y una interfaz MCU paralela 8080 de 8 bits. Con el controlador ST7789V, el módulo ofrece imagen estable, colores intensos y un ángulo de visión All O'Clock adecuado para aplicaciones embebidas e industriales compactas.
Características clave
- Módulo TFT-LCD cuadrado 1,3" 240×240 (RGB)
- Driver IC: ST7789V
- Interfaz: MCU paralela 8080 de 8 bits
- Dirección de visión: All O'Clock (amplio ángulo)
- Retroiluminación: 2 × LED blancas
- Dimensiones compactas
Especificaciones técnicas
Tamaño de pantalla: 1,3 pulgada
Tipo de LCD: a-Si TFT-LCD, transmisivo
Resolución: 240 (RGB) × 240
Área activa: 23,4 × 23,4 mm
Dimensiones exteriores: 26,2 × 29,22 × 1,94 mm
Pitch de píxel: 0,0975 × 0,0975 mm
Driver IC: ST7789V
Interfaz: MCU paralela 8080 de 8 bits
Retroiluminación: 2 × LED blancas
Tensión de entrada LCM: 2,8 ±0,1 V
Brillo típico: 300 cd/m²
Ratio de contraste típico: 600:1
Gama de color (típ): 50%
Uniformidad de luminancia: 80%
Tiempo de respuesta (típ): 17,5 ms
Características ópticas
Resolución: 240 × 240
Ratio de contraste (típico): 600:1
Gama de color (típico): 50%
Brillo (típico): 300 cd/m²
Uniformidad de luminancia: 80%
Ángulo de visión (CR ≥ 10): 80° / 80° / 80° / 80°
Tiempo de respuesta (típico): 17,5 ms
Condiciones de funcionamiento
Temperatura de funcionamiento: -20°C a +70°C
Temperatura de almacenamiento: -30°C a +80°C
Humedad: ≤90% HR (60°C)
Aplicaciones
Diseñado para productos compactos con espacio limitado que requieren gráficos nítidos y rendimiento de pantalla fiable, incluyendo wearables, instrumentos portátiles, dispositivos domóticos, controladores industriales, dispositivos IoT, contadores inteligentes, equipos sanitarios y sistemas embebidos.
Detalles del modelo
- Modelo: YX13003A
- Tamaño de pantalla: 1,3 pulgada
- Tipo de panel: a-Si TFT-LCD, transmisivo
- Resolución: 240×240 (RGB)
- Interfaz: MCU paralela 8080 de 8 bits
- Driver IC: ST7789V
- Retroiluminación: 2 × LED blancas
- Temperatura de funcionamiento: -20°C a +70°C
