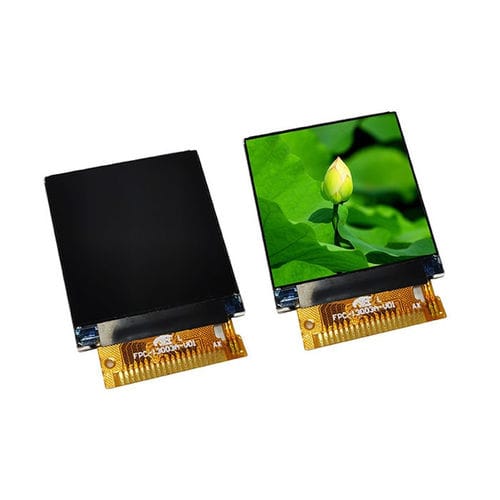

Módulo de visualización TFT LCD YX14011A

de color240 x 2401,45"

Descripción del producto
El YX14011A es un módulo de pantalla TFT-LCD cuadrado de 1,4" con resolución 240×240 RGB y interfaz SPI, diseñado para dispositivos wearables, instrumentos portátiles, controladores industriales, productos domóticos y aplicaciones IoT. Con el controlador ST7789V, el módulo ofrece reproducción de color vívida y gráficos nítidos con dirección de visualización All O'Clock. Su perfil mecánico ultradelgado y contorno compacto se adaptan a diseños embebidos con espacio limitado.

Características clave

• TFT-LCD cuadrado de 1,4", tipo transmissivo
• Resolución: 240 (RGB) × 240 píxeles
• Driver IC: ST7789V
• Interfaz: SPI
• Dirección de visualización: All O'Clock
• Retroiluminación: LED blancas × 3
• Voltaje de entrada LCM: 3,3 ±0,1 V
• Dimensiones ultrafinas para aplicaciones compactas
• Aplicaciones: wearables, instrumentos portátiles, controladores industriales, productos domóticos, dispositivos IoT

Especificaciones básicas
Tamaño de visualización: 1,4 pulgada
Tipo de LCD: TFT-LCD, transmisivo
Resolución: 240 (RGB) × 240
Área activa: 25,2 × 25,2 mm
Dimensiones exteriores: 28,0 × 31,35 × 1,65 mm
Pitch de píxel: 0,105 × 0,105 mm
Dirección de visualización: All O'Clock
Driver IC: ST7789V
Interfaz: SPI
Retroiluminación: LED blancas × 3
Voltaje de entrada LCM: 3,3 ±0,1 V

Características ópticas
Relación de contraste: 500 : 1
Gama de color: 60%
Brillo: 1000 cd/m²
Uniformidad de luminancia: 80%
Ángulo de visión (CR ≥ 10): 80° / 80° / 80° / 80°
Tiempo de respuesta: 25 ms

Condiciones de funcionamiento
Temperatura de funcionamiento: -20°C ~ +80°C
Temperatura de almacenamiento: -30°C ~ +80°C
Humedad: ≤90% HR (60°C)

Mecánica y plano
Dimensiones exteriores: 28,0 × 31,35 × 1,65 mm; Área activa: 25,2 × 25,2 mm. Plano mecánico e imágenes del módulo disponibles.

Características / Especificaciones técnicas

• Modelo: YX14011A
• Tamaño de pantalla: 1,4 pulgada
• Resolución: 240×240 (RGB)
• Tipo de LCD: TFT-LCD, transmisivo
• Driver IC: ST7789V
• Interfaz: SPI
• Área activa: 25,2 × 25,2 mm
• Dimensiones exteriores: 28,0 × 31,35 × 1,65 mm
• Pitch de píxel: 0,105 × 0,105 mm
• Retroiluminación: LED blancas × 3
• Voltaje de entrada LCM: 3,3 ±0,1 V
• Dirección de visualización: All O'Clock
• Brillo: 1000 cd/m²
• Relación de contraste: 500:1
• Gama de color: 60%
• Uniformidad de luminancia: 80%
• Ángulo de visión (CR≥10): 80°/80°/80°/80°
• Tiempo de respuesta: 25 ms
• Temperatura de funcionamiento: -20°C ~ +80°C
• Temperatura de almacenamiento: -30°C ~ +80°C
• Humedad: ≤90% HR (60°C)
