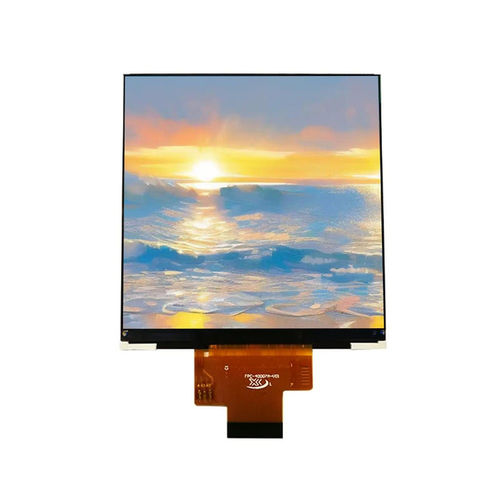

Módulo de visualización TFT LCD YX40004A

de color480 x 4803.95"

Descripción general
El YX40004A es un módulo de pantalla TFT LCD cuadrado de 3,95 pulgadas con resolución RGB de 480×480 y una interfaz combinada de inicialización por SPI de 3 hilos más RGB de 18 bits. Con el controlador ST7701S, el módulo ofrece reproducción de color precisa, tiempo de respuesta rápido y ángulo de visión All O'Clock para visibilidad uniforme. Soporta actualizaciones de pantalla a alta velocidad y simplifica la integración con controladores embebidos y plataformas industriales. Aplicaciones típicas: paneles de control industriales, HMIs embebidas, electrodomésticos inteligentes, terminales POS y pantallas de equipos médicos.

Dibujo mecánico
El dibujo mecánico del módulo YX40004A está disponible (contorno y dimensiones detalladas proporcionadas).

Especificaciones básicas
Tamaño de pantalla: 3,95 pulgadas
Tipo de LCD: TFT-LCD, transmissivo positivo
Resolución: 480 (RGB) × 480
Área activa: 71,86 × 70,10 mm
Dimensiones exteriores: 74,83 × 78,98 × 2,18 mm
Pitch de píxel: 0,145 × 0,145 mm
Dirección de visión: All O'Clock
Driver IC: ST7701S
Interfaz: 3SPI + RGB de 18 bits
Retroiluminación: LED blancos × 8
Voltaje de entrada LCM: 2,8 ±0,1 V

Características ópticas
Resolución: 480 × 480
Relación de contraste: 600 : 1
Gama de color: 50%
Brillo: 300 cd/m²
Uniformidad de luminancia: 80%
Ángulo de visión (CR ≥ 10): 80° / 80° / 80° / 80°
Tiempo de respuesta: 17,5 ms

Condiciones de funcionamiento
Temperatura de funcionamiento: -20°C ~ +70°C
Temperatura de almacenamiento: -30°C ~ +80°C
Humedad: ≤90% HR (60°C)

Características / Especificaciones técnicas

• Modelo: YX40004A
• Tamaño de pantalla: 3,95 pulgadas cuadradas
• Resolución: 480×480 (RGB)
• Driver IC: ST7701S
• Interfaz: inicialización SPI de 3 hilos + transmisión de datos RGB de 18 bits
• Dirección de visión: All O'Clock
• Área activa: 71,86 × 70,10 mm
• Dimensiones exteriores: 74,83 × 78,98 × 2,18 mm
• Retroiluminación: 8 × LED blancos
• Brillo típico: 300 cd/m²
• Relación de contraste: 600:1
• Rango de temperatura de funcionamiento: -20°C a +70°C
• Rango de temperatura de almacenamiento: -30°C a +80°C
• Voltaje de entrada LCM: 2,8 ±0,1 V
