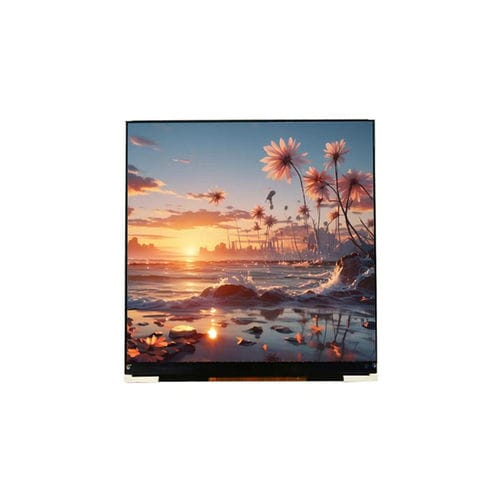

Módulo de visualización LCD YX40018ATFTde color320 x 320
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo de pantalla
- LCD, TFT
- Tipo
- de color
- Formato
- 320 x 320
- Tamaño de la pantalla
- 3,92"
- Aplicaciones
- industriales, para equipamientos médicos, para cuadros de mando, HMI
- Interfaz
- RGB, SPI, MCU, interfaz 8080
- Estructura
- cuadrados
- Configuración/montaje
- portátiles, empotrables
- Otras características
- con gran ángulo de visión, con electrónica integrada, con controlador, con retroiluminación, con retroiluminación LED
- Longitud
75,66 mm
(2,979 in)- Anchura
78,23 mm
(3,0799 in)- Grosor
2,24 mm
(0,088 in)- Temperatura de uso
Máx.: 60 °C
(140 °F)Mín.: -10 °C
(14 °F)
Descripción
Descripción general
El YX40018A es un módulo de pantalla TFT-LCD cuadrado de 3,92 pulgadas con resolución RGB 320×320. Soporta interfaz MCU 8080 o SPI de 4 hilos seleccionable mediante IM0–IM2, lo que facilita la integración en plataformas embebidas. Con el controlador ST7796U y retroiluminación de 10 LEDs blancos, el módulo ofrece rendimiento de imagen estable, dirección de visualización All O'Clock y un formato compacto adecuado para control industrial, equipos médicos, terminales POS, instrumentos portátiles y HMI embebidas.
Especificaciones básicas
Características ópticas
Eléctricas y mecánicas
Condiciones de funcionamiento
Integración y aplicaciones
El YX40018A es un módulo de pantalla TFT-LCD cuadrado de 3,92 pulgadas con resolución RGB 320×320. Soporta interfaz MCU 8080 o SPI de 4 hilos seleccionable mediante IM0–IM2, lo que facilita la integración en plataformas embebidas. Con el controlador ST7796U y retroiluminación de 10 LEDs blancos, el módulo ofrece rendimiento de imagen estable, dirección de visualización All O'Clock y un formato compacto adecuado para control industrial, equipos médicos, terminales POS, instrumentos portátiles y HMI embebidas.
Especificaciones básicas
- Modelo: YX40018A
- Tamaño de pantalla: 3,92 pulgadas (cuadrado)
- Tipo de LCD: TFT, transmisivo
- Resolución: 320 (RGB) × 320
- Área activa: 71,14 × 69,82 mm
- Dimensiones externas: 75,66 × 78,23 × 2,24 mm
- Pitch de píxel: 0,222 × 0,222 mm
- Driver IC: ST7796U
- Interfaz: MCU 8080 / SPI 4 hilos (seleccionable vía IM0–IM2)
- Retroiluminación: 10 LEDs blancos
- Tensión analógica de funcionamiento: 2,8 V (típ.)
- Relación de contraste: 800 : 1
- Brillo: 300 cd/m²
- Gama de color: 60%
- Uniformidad de luminancia: 80%
- Tiempo de respuesta: 25 ms
Características ópticas
- Resolución: 320 × 320 (RGB)
- Relación de contraste (típ.): 800 : 1
- Brillo (típ.): 300 cd/m²
- Gama de color: 60%
- Ángulo de visión (CR ≥ 10): All O'Clock / 80° / 80° / 80° / 80°
- Tiempo de respuesta: 25 ms
Eléctricas y mecánicas
- Contorno: 75,66 × 78,23 × 2,24 mm
- Área activa: 71,14 × 69,82 mm
- Pitch de píxel: 0,222 × 0,222 mm
- Retroiluminación: 10 LEDs blancos
- Tensión analógica: 2,8 V (típ.)
Condiciones de funcionamiento
- Temperatura de funcionamiento: -10°C a +60°C
- Temperatura de almacenamiento: -20°C a +70°C
- Humedad: ≤90% RH (60°C)
Integración y aplicaciones
- Interfaz seleccionable vía IM0–IM2: MCU 8080 o SPI de 4 hilos para conectividad flexible
- Dirección de visión All O'Clock que facilita el montaje y ofrece amplia visibilidad
- Formato compacto y perfil bajo para HMI embebidas, paneles de control y dispositivos portátiles
- Recomendado para control industrial, pantallas médicas, terminales POS y dispositivos inteligentes
