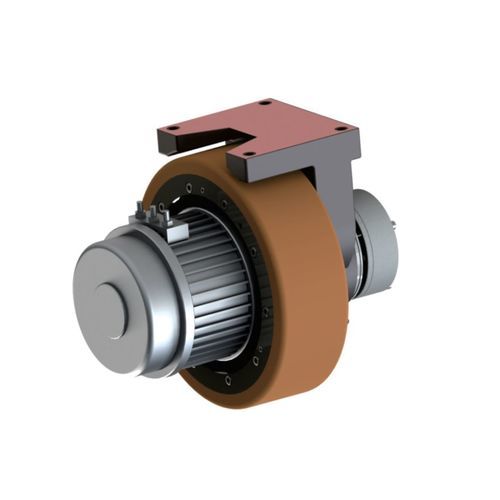

Motor rueda brushless PHD series

DCcon frenocon codificadores

Introducción
Una rueda de accionamiento horizontal es un producto integrado mecatrónico en el que el motor de tracción está montado horizontalmente en la rueda motriz. Integra el motor de tracción con una unidad de retroalimentación de velocidad, un mecanismo de transmisión de reducción, un sistema de frenado, una estructura de montaje y soporte, y una rueda recubierta de caucho. Presenta una altura de instalación baja, alta precisión, diseño ligero, alta capacidad de carga, alto par, alta velocidad, rendimiento confiable, larga vida útil, fácil instalación y mantenimiento conveniente.

Diseño Modular
La rueda motriz horizontal integra el motor de accionamiento, el codificador, la caja de cambios de reducción, el freno, el conjunto de la rueda y la estructura de soporte en una unidad modular compacta. Este diseño reduce significativamente los componentes de transmisión intermedios, como acoplamientos externos, correas y cadenas, mejorando así la fiabilidad y eficiencia general.

Seguro y Confiable
Con un diseño blindado de 360°, el sistema proporciona una fuerte capacidad antiinterferencias, garantizando una transmisión de señal estable sin riesgo de pérdida de datos. El producto cumple con las regulaciones de seguridad de la UE, incluidos los estándares CE e IEC.

Mantenimiento Fácil
Con un diseño plug-and-play, el reemplazo de componentes es sencillo y no requiere recableado. La rueda motriz permite un control preciso a cualquier velocidad de rotación, garantizando un funcionamiento estable y preciso.

Especificaciones
Modelos direccionales: PH150DS-A1; PH150DS-A2; PH190DS-A2; PH205DS-A1; PH210DS-A1; PH250DS-A1; PH270DS-A1; PH270DS-A2
Diámetro de la rueda: 150mm; 150mm; 190mm; 205mm; 210mm; 250mm; 270mm; 270mm
Relación de transmisión del desplazamiento: 10-17.5; 16-24-34; 20; 16-32; 24.7; 17-32; 17-32; 16-40
Capacidad de carga vertical: 300-400kg; 600kg; 900kg; 1150kg; 1000kg; 1175kg; 1500kg; 2500kg
Rango de potencia (unidad de desplazamiento): 0.2-0.5KW; 0.4-0.75KW; 0.75-1.0KW; 1.0-2.0KW; 0.5-1.2KW; 1.0-2.5KW; 1.0-2.5KW; 1.0-3.0KW
Velocidad de la rueda motriz: 0-7km/h; 0-5km/h; 0-5km/h; 0-5km/h; 0-5km/h; 0-10km/h; 0-10km/h; 0-10km/h
Par máximo de la rueda motriz: MÁX:48N.m; MÁX:280N.m; MÁX:210N.m; MÁX:440N.m; MÁX:235N.m; MÁX:450N.m; MÁX:450N.m; MÁX:800N.m
Unidad de dirección - Rango de potencia: 0.05KW; 0.1-0.2KW; 0.1-0.2KW; 0.4KW; 0.1-0.2KW; 0.2-0.4KW; 0.4KW; 0.75KW
Sensor de ángulo: Encoder Incremental & Encoder Absoluto
Límite de dirección: Límite Electrónico & Límite Mecánico

Características / Especificaciones técnicas

• Serie: PHD series (Rueda de Accionamiento Horizontal, unidades modulares integradas).
• Integración: motor de tracción horizontal, codificador, reductor, freno, rueda recubierta y estructura de soporte en una sola unidad.
• Diseño blindado 360° para protección EMI y transmisión de señal estable.
• Compatibilidad con estándares de seguridad CE e IEC.
• Diseño plug-and-play para un mantenimiento y reemplazo de componentes sencillo, sin recableado.
• Diámetros de rueda disponibles: 150 mm, 190 mm, 205 mm, 210 mm, 250 mm, 270 mm (según modelo).
• Rango de potencia unidad desplazamiento: 0.2 kW hasta 3.0 kW (según modelo).
• Capacidad de carga vertical: desde 300-400 kg hasta 2500 kg (según modelo).
• Par máximo de rueda motriz: hasta 800 N·m (según modelo).
• Velocidades de operación: hasta 10 km/h (según modelo).
• Sensado de ángulo: encoder incremental y encoder absoluto disponibles.
