Servoactuador eléctrico HASF series
rotativocon servomotorAC

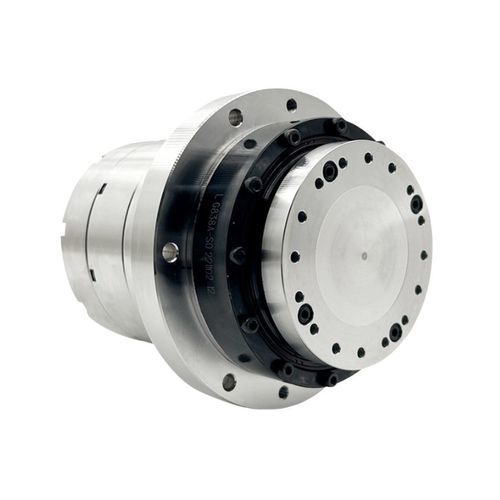

Servoactuador eléctrico - HASF series - Suzhou Honpine Precision Industry Co., Ltd. - rotativo / con servomotor / AC
Servoactuador eléctrico - HASF series - Suzhou Honpine Precision Industry Co., Ltd. - rotativo / con servomotor / AC
Servoactuador eléctrico - HASF series - Suzhou Honpine Precision Industry Co., Ltd. - rotativo / con servomotor / AC - imagen - 2
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Suzhou Honpine Precision Industry Co., Ltd.

Características

Tipo
eléctrico
Movimiento
rotativo
Tecnología
con servomotor
Tipo de motor
AC
Tensión
48 V, 230 V
Tipo de protección
IP65, IP54, IP67, resistente al agua, estanco a las gotas
Aplicaciones
de mando, para robots, industrial, para vehículos, para plataforma elevadora, para la industria de los semiconductores, para manipulación, para máquina herramienta, de elevación, para altas temperaturas, para aplicaciones médicas, para semiconductor, para la industria del automóvil, para AGV, para la industria petrolera y del gas, para la automatización de procesos, para la industria aeroespacial, para robot móvil autónomo, para aplicaciones de soldadura, para maquinaria de construcción
Otras características
de alta eficacia, de precisión, con brida, compacto, con sistema de medición integrado, con sensor de posición integrado, de carrera ajustable, con brida, de alta eficacia, integrado, sin contragolpe, de construcción ligera, de detección de posición, de vueltas múltiples, programable, con freno, a medida
Diámetro del vástago

Máx.: 17 mm
(1 in)

Mín.: 9 mm
(0 in)

Descripción

Introducción
La serie HASF Solid (HASF11, HASF14, HASF17, HASF20, HASF25) es un actuador rotativo servo armónico diseñado para la transmisión de par de precisión en ensamblajes compactos. Esta versión con brida integrada añade una brida en forma de disco para montaje por contacto frontal e incluye un codificador absoluto multi-vuelta Tamagawa (un giro 23 bits, multi-vuelta 16 bits). El par nominal varía aproximadamente de 4 a 133 N·m según el modelo y la relación de reducción.

Características clave
  • Brida disco integrada para un montaje por contacto frontal seguro y mejor soporte axial/radial.
  • Compatibilidad con codificador absoluto multi-vuelta Tamagawa para medición de posición precisa.
  • El montaje por contacto frontal simplifica el ensamblaje al reducir los requisitos de alineación de eje y los trabajos de calibración.
  • Diseño modular: los módulos pueden retirarse individualmente aflojando los pernos de la brida para facilitar el mantenimiento y reducir tiempos muertos.


Especificaciones técnicas (parámetros clave)
  • Serie y modelos: HASF11, HASF14, HASF17, HASF20, HASF25.
  • Par nominal: aprox. 4–133 N·m (según modelo/relación). Par pico: hasta ~217 N·m.
  • Codificador: Tamagawa absoluto multi-vuelta — un giro 23 bits, multi-vuelta 16 bits.
  • Relaciones de reducción típicas: 51, 81, 101, 121, 161 (según modelo).
  • Velocidad nominal / máxima: depende de modelo/relación (típ. nominal hasta ~69 RPM, máx. hasta ~118 RPM).
  • Masa (sin/con freno): desde ~1.17 kg / 1.36 kg (HASF11) hasta ~3.6 kg / 4.2 kg (HASF25).
  • Diámetros de eje hueco (ejemplos): Ø9, Ø10, Ø13.5, Ø16.5, Ø17 mm según el modelo.


Aplicaciones
  • Robótica y articulaciones de cobot que requieren transmisión de par compacta y de alta precisión.
  • Mesas indexadoras, equipos de manipulación y líneas de ensamblaje automatizadas.
  • Máquinas-herramienta, sistemas de inspección y bancos de pruebas donde se prefiere el montaje frontal.


Pedido y opciones
  • Disponible con o sin freno; múltiples relaciones de reducción y diámetros de eje hueco por modelo.
  • Configuración eléctrica de referencia: AC-220V; parámetros eléctricos y número de polos varían según modelo.
  • Contacte al proveedor para tablas completas por modelo, archivos CAD, soporte de integración y plazos de entrega.
