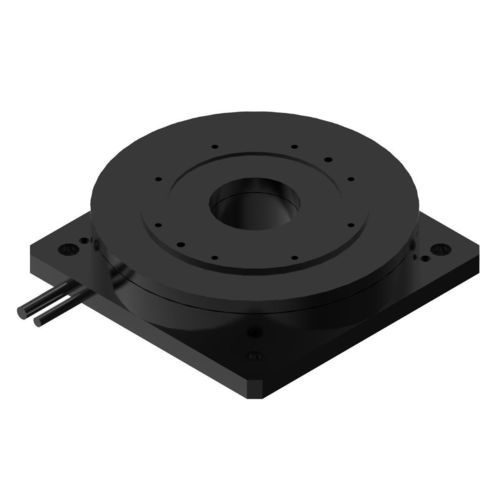

Motor par brushless TDB-150-037-NH-Ade corriente continua220Vmodular
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- brushless, de corriente continua
- Voltaje
- 220V
- Configuración
- con eje hueco, con rotor exterior, modular, compacto, frameless, de construcción ligera, de grandes dimensiones, extraplano, de botón
- Índice de protección
- IP40
- Número de polos
- 16 polos
- Aplicaciones
- para la robótica, para máquina herramienta, para aplicaciones automovilísticas, industrial, para mesa rotativa, para máquina de embalaje, para uso médico, para la industria de los semiconductores, para la industria electrónica, para la industria farmacéutica, para la industria agroalimentaria, para equipamiento médico, con codificador integrado, para máquina de corte
- Otras características
- a medida, de accionamiento directo, de alta inercia, de baja tensión, de regulación de movimientos, sistema de mando, de alto par, de alta precisión, de alto rendimiento, de alta velocidad, en lazo cerrado, baja velocidad, de alta potencia, de alta resolución, de precisión, de bajo nivel de ruido, de baja inercia, bajas vibraciones, estándar, con codificador integrado, servoaccionado
- Potencia
Máx.: 42 W
(0,06 hp)Mín.: 42 W
(0,06 hp)0,04 W
(0 hp)- Intensidad
Máx.: 16 A
Mín.: 4,6 A
- Par
Máx.: 3,5 Nm
(2,581468 ft.lb)Mín.: 1 Nm
(0,737562 ft.lb)- Velocidad de rotación
Máx.: 400 rpm
(2.513,2741 rad.min-1)Mín.: 400 rpm
(2.513,2741 rad.min-1)- Diámetro
Máx.: 150 µm
Mín.: 150 µm
150.000 µm
(5,91 in)- Temperatura de funcionamiento
Máx.: 40 °C
(104 °F)Mín.: 0 °C
(32 °F)
Descripción
Introducción
El motor de par de accionamiento directo TDB-150-037-NH-A presenta un diseño plano y de perfil bajo con rotor externo, un diámetro exterior de 150 mm y una altura de 37 mm. Entrega un par continuo de 1 N·m y un par máximo de 3,5 N·m. La conmutación en lazo cerrado se realiza mediante un codificador incremental, lo que garantiza posicionamiento preciso y repetible. La configuración de accionamiento directo elimina la necesidad de cajas de cambio, facilitando el mantenimiento y reduciendo el volumen del sistema.
Especificación
Performance | Unidad | Performance | Unidad
Par continuo | 1 N ·m | Par máximo | 3.5 N ·m
Corriente continua | 4.6 Arms | Corriente pico | 16 Arms
Potencia nominal | 42 W | Constante de par | 0.22 N ·m/Arms
Resistencia@25℃ | 2 Ohms L-L | Inductancia | 1 mH
Constante back-EMF@25℃ | 0.2 Vrms/rad/s | Momento de inercia | 0.001 Kg ·m^2
Precisión | ±20 Arc seg | Repetibilidad | ±1.5 Arc seg
Carga axial máx. | 200 N | Momento de carga máx. | 10 N ·m
Desviación axial | 5 µm | Desviación radial | 5 µm
Velocidad máx. | 400 Rpm | Masa del motor | 2.8 Kg
Número de polos | 16 | Resolución | 11740 Líneas/Rev
Diámetro | 150 mm | Altura | 37 mm
Características / Especificaciones técnicas
El motor de par de accionamiento directo TDB-150-037-NH-A presenta un diseño plano y de perfil bajo con rotor externo, un diámetro exterior de 150 mm y una altura de 37 mm. Entrega un par continuo de 1 N·m y un par máximo de 3,5 N·m. La conmutación en lazo cerrado se realiza mediante un codificador incremental, lo que garantiza posicionamiento preciso y repetible. La configuración de accionamiento directo elimina la necesidad de cajas de cambio, facilitando el mantenimiento y reduciendo el volumen del sistema.
Especificación
Performance | Unidad | Performance | Unidad
Par continuo | 1 N ·m | Par máximo | 3.5 N ·m
Corriente continua | 4.6 Arms | Corriente pico | 16 Arms
Potencia nominal | 42 W | Constante de par | 0.22 N ·m/Arms
Resistencia@25℃ | 2 Ohms L-L | Inductancia | 1 mH
Constante back-EMF@25℃ | 0.2 Vrms/rad/s | Momento de inercia | 0.001 Kg ·m^2
Precisión | ±20 Arc seg | Repetibilidad | ±1.5 Arc seg
Carga axial máx. | 200 N | Momento de carga máx. | 10 N ·m
Desviación axial | 5 µm | Desviación radial | 5 µm
Velocidad máx. | 400 Rpm | Masa del motor | 2.8 Kg
Número de polos | 16 | Resolución | 11740 Líneas/Rev
Diámetro | 150 mm | Altura | 37 mm
Características / Especificaciones técnicas
- Modelo: TDB-150-037-NH-A
- Tipo de motor: motor de par de accionamiento directo con rotor externo y codificador incremental
- Diámetro exterior: 150 mm
- Altura: 37 mm
- Par continuo: 1 N·m
- Par máximo: 3.5 N·m
- Corriente continua: 4.6 Arms
- Corriente máxima: 16 Arms
- Potencia nominal: 42 W
- Constante de par: 0.22 N·m/Arms
- Resistencia @25°C: 2 Ohms L-L
- Inductancia: 1 mH
- Constante back-EMF @25°C: 0.2 Vrms/rad/s
- Momento de inercia: 0.001 Kg·m^2
- Precisión: ±20 Arc seg
- Repetibilidad: ±1.5 Arc seg
- Carga axial máx.: 200 N
- Momento de carga máx.: 10 N·m
- Desviación axial: 5 µm
- Desviación radial: 5 µm
- Velocidad máx.: 400 Rpm
- Masa: 2.8 Kg
- Número de polos: 16
- Resolución: 11740 Líneas/Rev
