Motor par brushless TDB-170-095-NH-A
DC220Vcon freno

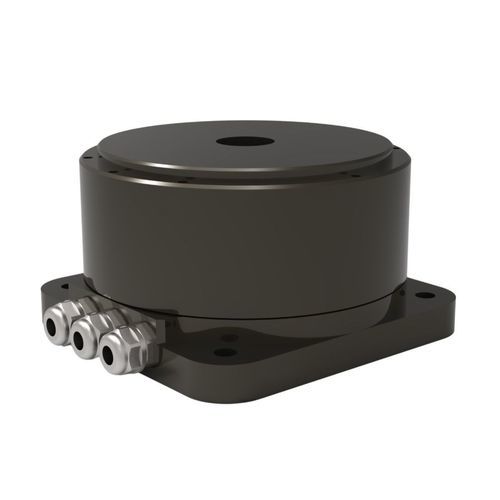

Motor par brushless - TDB-170-095-NH-A - Suzhou Honpine Precision Industry Co., Ltd. - DC / 220V / con freno
Motor par brushless - TDB-170-095-NH-A - Suzhou Honpine Precision Industry Co., Ltd. - DC / 220V / con freno
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Suzhou Honpine Precision Industry Co., Ltd.

Características

Tipo
brushless, DC
Voltaje
220V
Configuración
modular, con freno, frameless, compacto, de construcción ligera, pequeño, de grandes dimensiones, extraplano, de botón
Índice de protección
IP40
Aplicaciones
para la robótica, para máquina herramienta, para la industria agroalimentaria, para la industria electrónica, para sistema de arrastre, para actuador lineal, para robot colaborativo, para operaciones de bobinado, para aplicaciones de elevación, para veneciana, para robot humanoide, para compresor, para instrumentos de medida, de tracción, agrícola, para aplicaciones hidráulicas, con codificador integrado, para tuneladora, para rectificadora, para mesa rotativa, para la industria de los semiconductores, industrial, para máquina de embalaje, para uso médico, para bomba, para puerta automática, para aplicaciones automovilísticas, para la óptica, para aplicaciones rudas, para transportador, para máquina de corte, para equipamiento médico, para torno, para máquina de tratamiento de madera, para la industria farmacéutica, de husillo
Otras características
a medida, de accionamiento directo, de regulación de movimientos, de alto par, de alta precisión, de alta resolución, bajas vibraciones, de precisión, de alto rendimiento, de bajo nivel de ruido, baja velocidad, servoaccionado, de alta velocidad, con codificador integrado, de baja inercia, de alta inercia, de mando integrado
Potencia

Máx.: 398 W
(0,54 hp)

400 W
(0,54 hp)

Mín.: 398 W
(0,54 hp)

Intensidad

Máx.: 7,5 A

Mín.: 2,5 A

Par

Máx.: 65 Nm
(47,94154 ft.lb)

Mín.: 20 Nm
(14,751243 ft.lb)

Velocidad de rotación

Máx.: 190 rpm
(1.193,8052 rad.min-1)

Mín.: 0 rpm
(0 rad.min-1)

Diámetro

Máx.: 170 µm

170.000 µm
(6,69 in)

Mín.: 95 µm

Temperatura de funcionamiento

Máx.: 40 °C
(104 °F)

Mín.: 0 °C
(32 °F)

Descripción

Introducción
El motor de par de accionamiento directo TDB-170-095-NH-A presenta un diseño de rotor externo que permite un mayor momento de inercia y un mayor radio de salida. Incorpora sensores Hall para un arranque simplificado y amplia compatibilidad con distintos accionamientos. Equipada con un codificador incremental, la unidad es adecuada para la mayoría de sistemas de control servo. Con una precisión de posicionamiento de ±20 segundos de arco y repetibilidad de ±1,5 segundos de arco, cumple los requisitos de mecanizado e inspección de precisión. Aplicaciones típicas: mesas giratorias CNC, equipos para semiconductores, articulaciones robóticas e inspección de precisión.

Especificación (tabla)
Rendimiento | Unidad | Rendimiento | Unidad
Par continuo: 20 N·m | Par pico: 65 N·m
Corriente continua: 2.5 Arms | Corriente pico: 7.5 Arms
Potencia nominal: 398 W | Constante de par: 8.7 N·m/Arms
Resistencia @25℃ (L-L): 10 Ohms | Inductancia: 17.4 mH
Constante Back-EMF @25℃: 7.1 Vrms/rad/s | Momento de inercia: 0.02 Kg·m^2
Precisión: ±15 segundos de arco | Repetibilidad: ±2 Arc sec
Carga axial máx.: 4000 N | Carga de momento máx.: 200 N·m
Desviación axial: 5 µm | Desviación radial: 5 µm
Velocidad máx.: 190 rpm | Masa del motor: 11.7 Kg
Número de polos: 30 | Resolución: 23bit Biss-C
Diámetro: 170 mm | Altura: 95 mm

Características / especificaciones técnicas
  • Modelo: TDB-170-095-NH-A
  • Diseño: rotor externo
  • Sensores: sensores Hall integrados
  • Codificador: codificador incremental compatible con sistemas servo (23bit Biss-C)
  • Aplicaciones típicas: mesas giratorias CNC, equipos semiconductores, articulaciones robóticas, inspección de precisión
  • Par continuo: 20 N·m
  • Par pico: 65 N·m
  • Corriente continua: 2.5 Arms
  • Corriente máxima: 7.5 Arms
  • Potencia nominal: 398 W
  • Constante de par: 8.7 N·m/Arms
  • Resistencia @25℃ (L-L): 10 Ohms
  • Inductancia: 17.4 mH
  • Constante Back-EMF @25℃: 7.1 Vrms/rad/s
  • Momento de inercia: 0.02 Kg·m^2
  • Precisión de posicionamiento (introducción): ±20 s de arco; precisión (tabla): ±15 s de arco
  • Repetibilidad (introducción): ±1,5 s de arco; repetibilidad (tabla): ±2 Arc sec
  • Carga axial máxima: 4000 N
  • Carga máxima de momento: 200 N·m
  • Desviación axial: 5 µm
  • Desviación radial: 5 µm
  • Velocidad máxima: 190 rpm
  • Masa: 11.7 Kg
  • Número de polos: 30
  • Resolución del codificador: 23bit Biss-C
  • Diámetro: 170 mm
  • Altura: 95 mm
