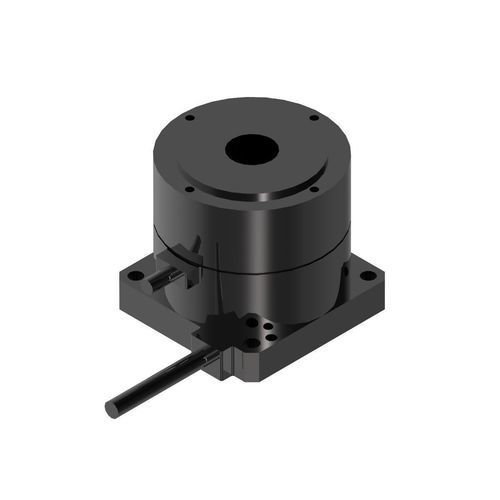

Motor par brushless TDB-040-038-NH-AYde corriente continua220Vmodular
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- brushless, de corriente continua
- Voltaje
- 220V
- Configuración
- modular, compacto, frameless
- Índice de protección
- IP40
- Aplicaciones
- para máquina herramienta, para la robótica, para robot colaborativo, industrial, para máquina de corte, para mesa rotativa, para equipamiento médico, para máquina de embalaje, para uso médico, con codificador integrado, para la industria de los semiconductores, para aplicaciones rudas, para la industria electrónica, para aplicaciones automovilísticas, para la industria farmacéutica
- Otras características
- a medida, de accionamiento directo, de baja tensión, de velocidad constante, de baja inercia, de alto par, de alta potencia, de alta inercia, con codificador integrado, de alta precisión, de alto rendimiento, de alta velocidad, de regulación de movimientos, bajas vibraciones, baja velocidad, de accionamiento armónico, estándar, de alta resolución, de precisión, de velocidad media, de bajo nivel de ruido, servoaccionado
- Potencia
Mín.: 7 W
(0,01 hp)Máx.: 7 W
(0,01 hp)10 W
(0,01 hp)- Intensidad
Mín.: 0,63 A
Máx.: 1,9 A
- Par
Mín.: 0,13 Nm
(0,095883 ft.lb)Máx.: 0,39 Nm
(0,287649 ft.lb)- Velocidad de rotación
Mín.: 0 rpm
(0 rad.min-1)Máx.: 500 rpm
(3.141,5927 rad.min-1)- Diámetro
40 mm
(1,57 in)- Temperatura de funcionamiento
Mín.: 0 °C
(32 °F)Máx.: 40 °C
(104 °F)
Descripción
Introducción
El motor de par con accionamiento directo (DD) TDB-040-038-NH-AY presenta una estructura compacta, alta precisión y respuesta rápida, lo que lo hace adecuado para aplicaciones de posicionamiento de alta precisión y accionamiento directo. Su tamaño reducido y sus prestaciones lo convierten en una opción para equipos de semiconductores, plataformas de precisión y sistemas de automatización.
Especificaciones
Performance | Unidad | Performance | Unidad
Par continuo | 0.13 N ·m | Par pico | 0.39 N ·m
Corriente continua | 0.63 Arms | Corriente pico | 1.9 Arms
Potencia nominal | 7 W | Constante de par | 0.21 N ·m/Arms
Resistencia@25℃ | 7.5 Ohms L-L | Inductancia | 1.5 mH
Constante Back-EMF@25℃ | 0.123 Vrms/rad/s | Momento de inercia | 5x10^-6 Kg ·m^2
Precisión | ±40 Arc sec | Repetibilidad | ±2.5 Arc sec
Carga axial máx. | 20 N | Carga de momento máx. | 0.4 N ·m
Desviación axial | 5 µm | Desviación radial | 5 µm
Velocidad máx. | 500 rpm | Masa del motor | 0.075 Kg
Número de polos | 22 | Resolución | 819200 cuentas/rev
Diámetro | 40 mm | Altura | 38.5 mm
Basado en codificadores digitales; límites estándar de final de recorrido. Los parámetros y especificaciones pueden cambiar sin previo aviso.
Para niveles opcionales de rebote de contacto, las mediciones se realizan con carga constante y temperatura constante.
Características / especificaciones técnicas
El motor de par con accionamiento directo (DD) TDB-040-038-NH-AY presenta una estructura compacta, alta precisión y respuesta rápida, lo que lo hace adecuado para aplicaciones de posicionamiento de alta precisión y accionamiento directo. Su tamaño reducido y sus prestaciones lo convierten en una opción para equipos de semiconductores, plataformas de precisión y sistemas de automatización.
Especificaciones
Performance | Unidad | Performance | Unidad
Par continuo | 0.13 N ·m | Par pico | 0.39 N ·m
Corriente continua | 0.63 Arms | Corriente pico | 1.9 Arms
Potencia nominal | 7 W | Constante de par | 0.21 N ·m/Arms
Resistencia@25℃ | 7.5 Ohms L-L | Inductancia | 1.5 mH
Constante Back-EMF@25℃ | 0.123 Vrms/rad/s | Momento de inercia | 5x10^-6 Kg ·m^2
Precisión | ±40 Arc sec | Repetibilidad | ±2.5 Arc sec
Carga axial máx. | 20 N | Carga de momento máx. | 0.4 N ·m
Desviación axial | 5 µm | Desviación radial | 5 µm
Velocidad máx. | 500 rpm | Masa del motor | 0.075 Kg
Número de polos | 22 | Resolución | 819200 cuentas/rev
Diámetro | 40 mm | Altura | 38.5 mm
Basado en codificadores digitales; límites estándar de final de recorrido. Los parámetros y especificaciones pueden cambiar sin previo aviso.
Para niveles opcionales de rebote de contacto, las mediciones se realizan con carga constante y temperatura constante.
Características / especificaciones técnicas
- Modelo: TDB-040-038-NH-AY
- Par continuo: 0.13 N·m
- Par pico: 0.39 N·m
- Corriente continua: 0.63 Arms
- Corriente pico: 1.9 Arms
- Potencia nominal: 7 W
- Constante de par: 0.21 N·m/Arms
- Resistencia @25℃: 7.5 Ohms L-L
- Inductancia: 1.5 mH
- Constante Back-EMF @25℃: 0.123 Vrms/rad/s
- Momento de inercia: 5x10^-6 Kg·m^2
- Precisión: ±40 Arc sec
- Repetibilidad: ±2.5 Arc sec
- Carga axial máx.: 20 N
- Carga de momento máx.: 0.4 N·m
- Desviación axial: 5 µm
- Desviación radial: 5 µm
- Velocidad máxima: 500 rpm
- Masa: 0.075 Kg
- Número de polos: 22
- Resolución: 819200 cuentas/rev
- Diámetro: 40 mm
- Altura: 38.5 mm
