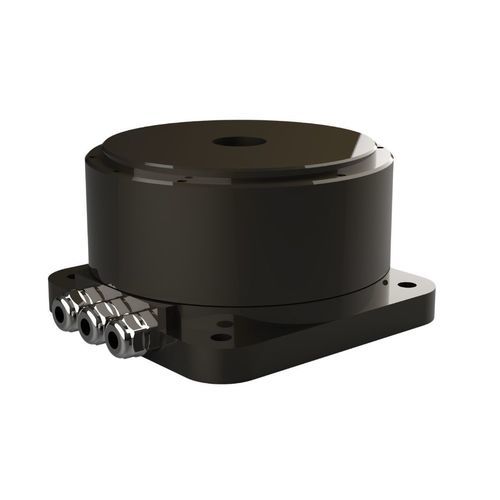

Motor par brushless TDB-112-065-NH-ADC220Vmodular
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- brushless, DC
- Voltaje
- 220V
- Configuración
- con eje hueco, modular, ultracompacto, frameless, de construcción ligera, pequeño, extraplano, de botón
- Índice de protección
- IP40
- Aplicaciones
- para aplicaciones rudas, para máquina herramienta, para la robótica, para robot colaborativo, para equipamiento médico, industrial, para mesa rotativa, para máquina de embalaje, para máquina de corte, para uso médico, para la industria de los semiconductores, para la industria farmacéutica, con codificador integrado
- Otras características
- de accionamiento directo, a medida, de regulación de movimientos, de mando integrado, de alta inercia, de baja tensión, estándar, de velocidad constante, de alto par, de alta precisión, de alta potencia, de alto rendimiento, de alta resolución, servoaccionado, bajas vibraciones, de precisión, con codificador integrado, de alta velocidad, sistema de mando, de bajo nivel de ruido, de baja inercia
- Potencia
110 W
(0,15 hp)Máx.: 110 W
(0,15 hp)Mín.: 110 W
(0,15 hp)- Intensidad
Máx.: 7,5 A
Mín.: 2,5 A
- Par
Máx.: 9 Nm
(6,638059 ft.lb)Mín.: 3 Nm
(2,212686 ft.lb)- Velocidad de rotación
Máx.: 350 rpm
(2.199,1149 rad.min-1)Mín.: 0 rpm
(0 rad.min-1)- Diámetro
112 mm
(4,41 in)Máx.: 112 mm
(4,41 in)Mín.: 112 mm
(4,41 in)- Temperatura de funcionamiento
Máx.: 40 °C
(104 °F)Mín.: 0 °C
(32 °F)
Descripción
Introducción
El motor de accionamiento directo TDB-112-065-NH-A se compone de cuatro elementos principales: estator, rotor, rodamientos y encoder. Tiene un diámetro de 112 mm, una altura de 65 mm y una masa de 2,8 kg. Proporciona un par continuo de 3 N·m y un par máximo de hasta 9 N·m. La potencia nominal es de 110 W, la corriente continua de 2.5 Arms y la corriente máxima de 7.5 Arms. Sus ventajas para aplicaciones industriales incluyen alto rendimiento dinámico, retroalimentación de posición precisa, control de velocidad optimizado, diseño ultracompacto, excelente MTBF y menores requisitos de mantenimiento.
Características principales
Tabla de especificaciones
Par continuo | 3 N ·m | Par máximo | 9 N ·m
Corriente continua | 2.5 Arms | Corriente máxima | 7.5 Arms
Potencia nominal | 110 W | Constante de par | 1.2 N ·m/Arms
Resistencia @25℃ | 2.2 Ohms L-L | Inductancia | 1.8 mH
Constante back-EMF @25℃ | 1 Vrms/rad/s | Momento de inercia | 0.002 Kg ·m^2
Precisión | ±25 Arc sec | Repetibilidad | ±2 Arc sec
Carga axial máx. | 2000 N | Carga de momento máx. | 40 N ·m
Juego axial | 5 um | Juego radial | 5 um
Velocidad máx. | 350 Rpm | Masa del motor | 2.8 Kg
Número de polos | 28 | Resolución | 26Bit BiSS-C
Diámetro | 112 mm | Altura | 65 mm
Características / especificaciones técnicas
El motor de accionamiento directo TDB-112-065-NH-A se compone de cuatro elementos principales: estator, rotor, rodamientos y encoder. Tiene un diámetro de 112 mm, una altura de 65 mm y una masa de 2,8 kg. Proporciona un par continuo de 3 N·m y un par máximo de hasta 9 N·m. La potencia nominal es de 110 W, la corriente continua de 2.5 Arms y la corriente máxima de 7.5 Arms. Sus ventajas para aplicaciones industriales incluyen alto rendimiento dinámico, retroalimentación de posición precisa, control de velocidad optimizado, diseño ultracompacto, excelente MTBF y menores requisitos de mantenimiento.
Características principales
- Alto rendimiento dinámico
- Alta precisión de posición
- Control de velocidad optimizado
- Diseño ultracompacto
- Excelente MTBF (tiempo medio entre fallos)
- Requisitos de mantenimiento reducidos
Tabla de especificaciones
Par continuo | 3 N ·m | Par máximo | 9 N ·m
Corriente continua | 2.5 Arms | Corriente máxima | 7.5 Arms
Potencia nominal | 110 W | Constante de par | 1.2 N ·m/Arms
Resistencia @25℃ | 2.2 Ohms L-L | Inductancia | 1.8 mH
Constante back-EMF @25℃ | 1 Vrms/rad/s | Momento de inercia | 0.002 Kg ·m^2
Precisión | ±25 Arc sec | Repetibilidad | ±2 Arc sec
Carga axial máx. | 2000 N | Carga de momento máx. | 40 N ·m
Juego axial | 5 um | Juego radial | 5 um
Velocidad máx. | 350 Rpm | Masa del motor | 2.8 Kg
Número de polos | 28 | Resolución | 26Bit BiSS-C
Diámetro | 112 mm | Altura | 65 mm
Características / especificaciones técnicas
- Modelo: TDB-112-065-NH-A
- Diámetro: 112 mm
- Altura: 65 mm
- Masa: 2.8 Kg
- Par continuo: 3 N·m
- Par máximo: 9 N·m
- Potencia nominal: 110 W
- Corriente continua: 2.5 Arms
- Corriente máxima: 7.5 Arms
- Constante de par: 1.2 N·m/Arms
- Resistencia @25℃: 2.2 Ohms L-L
- Inductancia: 1.8 mH
- Constante back-EMF @25℃: 1 Vrms/rad/s
- Momento de inercia: 0.002 Kg·m^2
- Precisión: ±25 Arc sec
- Repetibilidad: ±2 Arc sec
- Carga axial máxima: 2000 N
- Carga de momento máxima: 40 N·m
- Juego axial: 5 um
- Juego radial: 5 um
- Velocidad máxima: 350 Rpm
- Número de polos: 28
- Resolución del encoder: 26Bit BiSS-C
