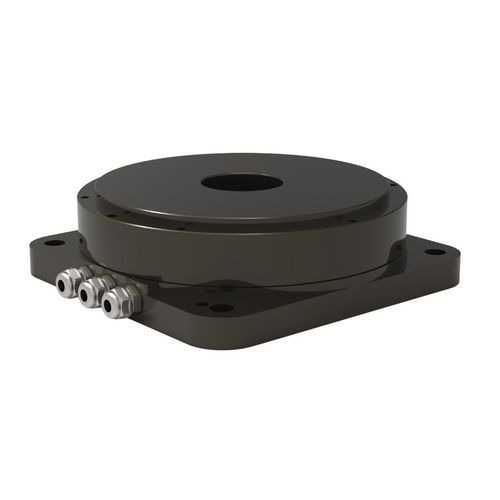

Motor par DC TDB-170-050-NH-ABLDC220Vmodular
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- BLDC, DC
- Voltaje
- 220V
- Configuración
- con eje hueco, modular, compacto, frameless, de construcción ligera, de grandes dimensiones, extraplano, de botón
- Índice de protección
- IP40
- Aplicaciones
- para mesa rotativa, para máquina herramienta, para la robótica, para la industria agroalimentaria, para máquina de corte, para robot colaborativo, industrial, para máquina de embalaje, para uso médico, para la industria de los semiconductores, para aplicaciones rudas, para la industria electrónica, para la industria farmacéutica, para equipamiento médico, con codificador integrado, para aplicaciones automovilísticas
- Otras características
- de accionamiento directo, a medida, de baja tensión, de alta inercia, de alto par, de alta precisión, de alto rendimiento, sistema de mando, de alta resolución, de alta potencia, de precisión, de bajo nivel de ruido, de baja inercia, de regulación de movimientos, servoaccionado, estándar, bajas vibraciones, de alta velocidad, con codificador integrado, de mando integrado
- Potencia
Máx.: 220 W
(0,3 hp)Mín.: 220 W
(0,3 hp)220 W
(0,3 hp)- Intensidad
Máx.: 6 A
Mín.: 2 A
- Par
Máx.: 18 Nm
(13,276119 ft.lb)Mín.: 6 Nm
(4,425373 ft.lb)- Velocidad de rotación
Máx.: 350 rpm
(2.199,1149 rad.min-1)Mín.: 0 rpm
(0 rad.min-1)- Diámetro
Máx.: 170 µm
Mín.: 50 µm
170.000 µm
(6,69 in)- Temperatura de funcionamiento
Máx.: 40 °C
(104 °F)Mín.: 0 °C
(32 °F)
Descripción
Introducción
El TDB-170-050-NH-A es un motor de par DC de baja velocidad y alto par, diseñado para automatización de precisión y aplicaciones CNC de accionamiento directo. Proporciona control posicional preciso, eliminación de errores de transmisión y alta rigidez con bajas vibraciones, permitiendo indexado exacto y rotación directa en equipos de manipulación de semiconductores, mesas giratorias y sistemas de manipulación de paneles.
Aplicaciones
Características clave
Especificación
Par continuo: 6 N ·m — Par pico: 18 N ·m
Corriente continua: 2 Arms — Corriente pico: 6 Arms
Potencia nominal: 220 W — Constante de par: 3 N ·m/Arms
Resistencia @25℃: 6 Ohms L-L — Inductancia: 7.5 mH
Constante Back-EMF @25℃: 2.7 Vrms/rad/s — Momento de inercia: 0.0066 Kg ·m^2
Precisión: ±15 Arc sec — Repetibilidad: ±2 Arc sec
Carga axial máx.: 2000 N — Carga de momento máx.: 60 N ·m
Descentrado axial: 5 µm — Descentrado radial: 5 µm
Velocidad máxima: 350 rpm — Masa del motor: 3.7 Kg
Número de polos: 30 — Resolución: 23 bit Biss-C
Diámetro: 170 mm — Altura: 50 mm
Características / especificaciones técnicas
El TDB-170-050-NH-A es un motor de par DC de baja velocidad y alto par, diseñado para automatización de precisión y aplicaciones CNC de accionamiento directo. Proporciona control posicional preciso, eliminación de errores de transmisión y alta rigidez con bajas vibraciones, permitiendo indexado exacto y rotación directa en equipos de manipulación de semiconductores, mesas giratorias y sistemas de manipulación de paneles.
Aplicaciones
- Equipos de procesamiento de obleas semiconductoras
- Mesas de indexación y etapas giratorias de precisión
- Platos giratorios de accionamiento directo de alta precisión
- Sistemas de manipulación de paneles LCD y pantallas
Características clave
- Elimina el juego y los errores de los elementos de transmisión
- Alta rigidez estructural con bajas vibraciones
- Respuesta dinámica rápida apta para control servo
- Bajo mantenimiento gracias a la construcción de accionamiento directo
Especificación
Par continuo: 6 N ·m — Par pico: 18 N ·m
Corriente continua: 2 Arms — Corriente pico: 6 Arms
Potencia nominal: 220 W — Constante de par: 3 N ·m/Arms
Resistencia @25℃: 6 Ohms L-L — Inductancia: 7.5 mH
Constante Back-EMF @25℃: 2.7 Vrms/rad/s — Momento de inercia: 0.0066 Kg ·m^2
Precisión: ±15 Arc sec — Repetibilidad: ±2 Arc sec
Carga axial máx.: 2000 N — Carga de momento máx.: 60 N ·m
Descentrado axial: 5 µm — Descentrado radial: 5 µm
Velocidad máxima: 350 rpm — Masa del motor: 3.7 Kg
Número de polos: 30 — Resolución: 23 bit Biss-C
Diámetro: 170 mm — Altura: 50 mm
Características / especificaciones técnicas
- Modelo: TDB-170-050-NH-A
- Par continuo: 6 N ·m
- Par pico: 18 N ·m
- Corriente continua: 2 Arms
- Corriente pico: 6 Arms
- Potencia nominal: 220 W
- Constante de par: 3 N ·m/Arms
- Resistencia @25℃: 6 Ohms L-L
- Inductancia: 7.5 mH
- Constante Back-EMF @25℃: 2.7 Vrms/rad/s
- Momento de inercia: 0.0066 Kg ·m^2
- Precisión: ±15 Arc sec
- Repetibilidad: ±2 Arc sec
- Carga axial máx.: 2000 N
- Carga de momento máx.: 60 N ·m
- Descentrado axial: 5 µm
- Descentrado radial: 5 µm
- Velocidad máxima: 350 rpm
- Masa del motor: 3.7 Kg
- Número de polos: 30
- Resolución: 23 bit Biss-C
- Diámetro: 170 mm
- Altura: 50 mm
