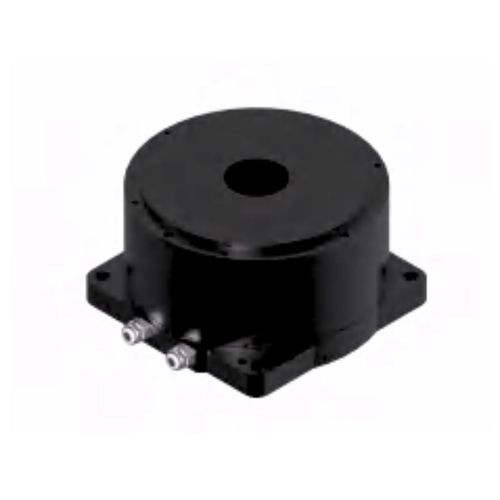

Motor par brushless TDB-170-125-NH-BDC220Vcon rotor exterior
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- brushless, DC
- Voltaje
- 220V
- Índice de protección
- IP40
- Aplicaciones
- para máquina herramienta, para la robótica, para robot colaborativo, para equipamiento médico, industrial, para máquina de corte, para mesa rotativa, para máquina de embalaje, para uso médico, para la industria farmacéutica, para aplicaciones automovilísticas, para la industria de los semiconductores, para aplicaciones rudas, para veneciana, para la industria electrónica, para la industria agroalimentaria, con codificador integrado
- Otras características
- de baja tensión, de accionamiento directo, a medida, de velocidad constante, de regulación de movimientos, de alto par, de alta potencia, estándar, de alta precisión, de baja inercia, de alto rendimiento, baja velocidad, de alta resolución, de precisión, de bajo nivel de ruido, de velocidad media, servoaccionado, de alta inercia, de alta velocidad, bajas vibraciones, con codificador integrado, con controlador de velocidad
- Potencia
630 W
(0,86 hp)Máx.: 220 W
(0,3 hp)Mín.: 220 W
(0,3 hp)- Intensidad
Máx.: 7,5 A
Mín.: 2,5 A
- Par
Máx.: 60 Nm
(44,253729 ft.lb)Mín.: 18 Nm
(13,276119 ft.lb)- Velocidad de rotación
150 rpm
(942,4778 rad.min-1)- Diámetro
170 mm
(6,69 in)- Temperatura de funcionamiento
Máx.: 40 °C
(104 °F)Mín.: 0 °C
(32 °F)
Descripción
Introducción
El motor de par de accionamiento directo DD TDB-170-125-NH-B combina una arquitectura de rotor externo con un comportamiento de control estable, siendo adecuado para mesas giratorias CNC, equipos de semiconductores, articulaciones robóticas, sistemas de inspección de precisión y otras aplicaciones industriales. El diseño de rotor externo aumenta el momento de inercia y el radio de salida, permitiendo una alta respuesta dinámica con cargas elevadas. Este modelo está diseñado para sistemas de accionamiento que pueden arrancar sin sensores Hall y es compatible con la mayoría de servomotores industriales para una puesta en marcha sencilla.
Aplicaciones
Especificación
Rendimiento | Unidad | Rendimiento | Unidad
Par continuo: 40 N·m | Par máximo: 125 N·m
Corriente continua: 2.5 Arms | Corriente pico: 7.5 Arms
Potencia nominal: 629 W | Constante de par: 16.7 N·m/Arms
Resistencia @25℃: 13.4 Ohms L-L | Inductancia: 32 mH
Constante Back-EMF @25℃: 13.6 Vrms/rad/s | Momento de inercia: 0.025 kg·m^2
Precisión: ±15 arc sec | Repetibilidad: ±2 arc sec
Carga axial máx.: 4000 N | Carga de momento máx.: 200 N·m
Desviación axial: 5 µm | Desviación radial: 5 µm
Velocidad máx.: 150 rpm | Masa del motor: 14.5 kg
Número de polos: 30 | Resolución: 23 Bit BiSS-C
Diámetro: 170 mm | Altura: 125 mm
Características / especificaciones técnicas
El motor de par de accionamiento directo DD TDB-170-125-NH-B combina una arquitectura de rotor externo con un comportamiento de control estable, siendo adecuado para mesas giratorias CNC, equipos de semiconductores, articulaciones robóticas, sistemas de inspección de precisión y otras aplicaciones industriales. El diseño de rotor externo aumenta el momento de inercia y el radio de salida, permitiendo una alta respuesta dinámica con cargas elevadas. Este modelo está diseñado para sistemas de accionamiento que pueden arrancar sin sensores Hall y es compatible con la mayoría de servomotores industriales para una puesta en marcha sencilla.
Aplicaciones
- Mesas giratorias CNC
- Equipos de semiconductores
- Articulaciones robóticas
- Sistemas de inspección de precisión
- Aplicaciones de alta dinámica y alta carga
Especificación
Rendimiento | Unidad | Rendimiento | Unidad
Par continuo: 40 N·m | Par máximo: 125 N·m
Corriente continua: 2.5 Arms | Corriente pico: 7.5 Arms
Potencia nominal: 629 W | Constante de par: 16.7 N·m/Arms
Resistencia @25℃: 13.4 Ohms L-L | Inductancia: 32 mH
Constante Back-EMF @25℃: 13.6 Vrms/rad/s | Momento de inercia: 0.025 kg·m^2
Precisión: ±15 arc sec | Repetibilidad: ±2 arc sec
Carga axial máx.: 4000 N | Carga de momento máx.: 200 N·m
Desviación axial: 5 µm | Desviación radial: 5 µm
Velocidad máx.: 150 rpm | Masa del motor: 14.5 kg
Número de polos: 30 | Resolución: 23 Bit BiSS-C
Diámetro: 170 mm | Altura: 125 mm
Características / especificaciones técnicas
- Modelo: TDB-170-125-NH-B
- Tipo: Motor de par de accionamiento directo DD, rotor externo
- Par continuo: 40 N·m
- Par máximo: 125 N·m
- Corriente continua: 2.5 Arms
- Corriente pico: 7.5 Arms
- Potencia nominal: 629 W
- Constante de par: 16.7 N·m/Arms
- Resistencia @25℃: 13.4 Ohms L-L
- Inductancia: 32 mH
- Constante Back-EMF @25℃: 13.6 Vrms/rad/s
- Momento de inercia: 0.025 kg·m^2
- Precisión: ±15 arc sec
- Repetibilidad: ±2 arc sec
- Carga axial máx.: 4000 N
- Carga de momento máx.: 200 N·m
- Desviación axial: 5 µm
- Desviación radial: 5 µm
- Velocidad máx.: 150 rpm
- Masa: 14.5 kg
- Número de polos: 30
- Resolución: 23 Bit BiSS-C
- Diámetro: 170 mm
- Altura: 125 mm
