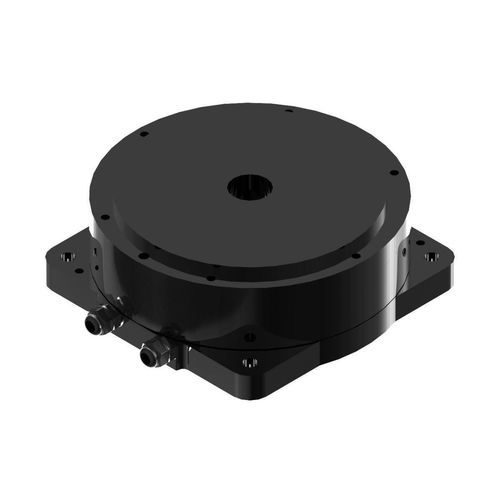

Motor par DC TDB-080-050-NH-RD-TBLDC220Vcon freno DC
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- BLDC, DC
- Voltaje
- 220V
- Configuración
- con eje hueco, modular, con freno DC, ultracompacto, frameless, de construcción ligera, pequeño, extraplano, de botón
- Índice de protección
- IP40
- Aplicaciones
- para la industria de los semiconductores, para máquina herramienta, para la robótica, para tuneladora, para robot colaborativo, con codificador integrado, para máquina de corte, industrial, para mesa rotativa, para la industria agroalimentaria, para máquina de embalaje, para uso médico, para equipamiento médico, para aplicaciones automovilísticas, para aplicaciones rudas, para la industria electrónica, para la industria farmacéutica
- Otras características
- a medida, de accionamiento directo, bajas vibraciones, de baja tensión, de velocidad constante, de alto par, de alta precisión, de alta velocidad, de alto rendimiento, de alta resolución, de alta inercia, de precisión, servoaccionado, de alta potencia, de regulación de movimientos, de bajo nivel de ruido, de baja inercia, con codificador integrado, de mando integrado
- Potencia
30 W
(0,04 hp)Mín.: 29 W
(0,04 hp)Máx.: 29 W
(0,04 hp)- Par
Mín.: 0,6 Nm
(0,442537 ft.lb)Máx.: 2 Nm
(1,475124 ft.lb)- Velocidad de rotación
Mín.: 0 rpm
(0 rad.min-1)Máx.: 450 rpm
(2.827,4334 rad.min-1)- Diámetro
80 mm
(3,15 in)
Descripción
Introducción
El motor rotativo de accionamiento directo TDB-080-050-NH-RD-T presenta una construcción compacta frameless con un diámetro exterior de 80 mm y una altura de 50 mm. Proporciona 0,6 N·m de par continuo, 2 N·m de par pico y una velocidad máxima de 450 rpm. Equipado con un codificador RD y un diseño sensorless (sin sensores Hall), ofrece respuesta dinámica rápida, juego mínimo y alta precisión de posicionamiento, adecuado para equipos automatizados de precisión.
Aplicaciones
Especificaciones
Par continuo: 0,6 N·m
Par máximo: 2 N·m
Corriente continua: 1,7 Arms
Corriente pico: 5,9 Arms
Potencia nominal: 29 W
Constante de par: 0,35 N·m/Arms
Resistencia @25℃: 2,8 Ohmios L-L
Inductancia: 2 mH
Constante Back‑EMF @25℃: 0,24 Vrms/rad/s
Momento de inercia: 0,0018 Kg·m²
Precisión: ±50 arc sec
Repetibilidad: ±2,5 arc sec
Carga axial máx.: 50 N
Momento de carga máx.: 1 N·m
Desviación axial: 5 µm
Desviación radial: 5 µm
Velocidad máx.: 450 rpm
Masa del motor: 1,2 Kg
Número de polos: 22
Resolución: 500000 counts/rev
Diámetro: 80 mm
Altura: 50 mm
Características técnicas
El motor rotativo de accionamiento directo TDB-080-050-NH-RD-T presenta una construcción compacta frameless con un diámetro exterior de 80 mm y una altura de 50 mm. Proporciona 0,6 N·m de par continuo, 2 N·m de par pico y una velocidad máxima de 450 rpm. Equipado con un codificador RD y un diseño sensorless (sin sensores Hall), ofrece respuesta dinámica rápida, juego mínimo y alta precisión de posicionamiento, adecuado para equipos automatizados de precisión.
Aplicaciones
- Mesas giratorias e indexadores automatizados
- Sistemas de inspección y metrología de precisión
- Equipos de proceso y manipulación de semiconductores
- Dispositivos médicos y de laboratorio de alta gama
Especificaciones
Par continuo: 0,6 N·m
Par máximo: 2 N·m
Corriente continua: 1,7 Arms
Corriente pico: 5,9 Arms
Potencia nominal: 29 W
Constante de par: 0,35 N·m/Arms
Resistencia @25℃: 2,8 Ohmios L-L
Inductancia: 2 mH
Constante Back‑EMF @25℃: 0,24 Vrms/rad/s
Momento de inercia: 0,0018 Kg·m²
Precisión: ±50 arc sec
Repetibilidad: ±2,5 arc sec
Carga axial máx.: 50 N
Momento de carga máx.: 1 N·m
Desviación axial: 5 µm
Desviación radial: 5 µm
Velocidad máx.: 450 rpm
Masa del motor: 1,2 Kg
Número de polos: 22
Resolución: 500000 counts/rev
Diámetro: 80 mm
Altura: 50 mm
Características técnicas
- Modelo: TDB-080-050-NH-RD-T
- Construcción frameless de accionamiento directo
- Codificador RD, resolución 500000 counts/rev
- Diseño sensorless (sin sensores Hall)
- Alta precisión y buena repetibilidad
- Tamaño compacto para integración en ensamblajes de precisión
- Número de polos: 22; Momento de inercia: 0,0018 Kg·m²
