Motor par brushless TDB-263-113-NH-A
DCsíncrono220V

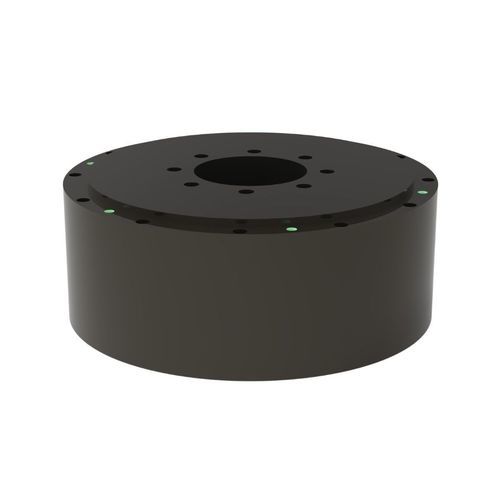

Motor par brushless - TDB-263-113-NH-A - Suzhou Honpine Precision Industry Co., Ltd. - DC / síncrono / 220V
Motor par brushless - TDB-263-113-NH-A - Suzhou Honpine Precision Industry Co., Ltd. - DC / síncrono / 220V
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Suzhou Honpine Precision Industry Co., Ltd.

Características

Tipo
síncrono, brushless, DC
Voltaje
220V
Configuración
modular, con eje hueco, con freno, compacto, frameless, de construcción ligera, pequeño, de grandes dimensiones, extraplano, de botón
Índice de protección
IP40
Aplicaciones
para máquina de embalaje, para máquina herramienta, para la robótica, con codificador integrado, para robot colaborativo, industrial, para mesa rotativa, para uso médico, para equipamiento médico, para la industria de los semiconductores, para aplicaciones rudas, para la industria electrónica, para aplicaciones automovilísticas, para máquina de corte, para la industria farmacéutica
Otras características
a medida, de accionamiento directo, de baja tensión, de velocidad constante, de alto par, de alta precisión, de alta velocidad, de alta potencia, con comunicación CANopen, de alto rendimiento, baja velocidad, con codificador integrado, de regulación de movimientos, de baja inercia, de alta inercia, servoaccionado, de alta resolución, bajas vibraciones, de mando integrado, sistema de mando, de precisión, estándar, de bajo nivel de ruido
Potencia

1,49 kW
(2,03 hp)

Intensidad

Mín.: 7,1 A

Máx.: 14,2 A

Par

Mín.: 95 Nm
(70,068404 ft.lb)

Máx.: 190 Nm
(140,136808 ft.lb)

Velocidad de rotación

Mín.: 0 rpm
(0 rad.min-1)

Máx.: 150 rpm
(942,4778 rad.min-1)

Diámetro

263 mm
(10,35 in)

Descripción

Introducción
El TDB-263-113-NH-A es un motor de par de accionamiento directo de gran tamaño diseñado para automatización pesada y fabricación de precisión. Su arquitectura de rotor exterior, diseño sin sensores Hall y encoder incremental de alta resolución permiten un posicionamiento preciso, transmisión de par elevada y operación continua fiable en pórticos, mesas rotatorias y ejes de accionamiento directo.

Ventajas
  • Mayor precisión de posicionamiento frente a servomotores convencionales
  • Alto par continuo y pico para aplicaciones de accionamiento directo
  • Mejor eficiencia y reducción de elementos de transmisión mecánica
  • Mantenimiento simplificado por el diseño de accionamiento directo
  • Perfil axial compacto para instalaciones con espacio limitado


Especificaciones técnicas
  • Modelo: TDB-263-113-NH-A
  • Par continuo: 95 N·m
  • Par pico: 190 N·m
  • Corriente continua: 7.1 Arms
  • Corriente pico: 14.2 Arms
  • Potencia nominal: 1493 W
  • Constante de par: 13.4 N·m/Arms
  • Resistencia @25℃: 3.4 Ohms L-L
  • Inductancia: 10.8 mH
  • Constante Back-EMF @25℃: 10.9 Vrms/rad/s
  • Momento de inercia: 0.13 kg·m^2
  • Precisión: ±15 arc seg
  • Repetibilidad: ±2 arc seg
  • Carga axial máx.: 4000 N
  • Carga de momento máx.: 400 N·m
  • Desviación axial: 8 µm
  • Desviación radial: 8 µm
  • Velocidad máx.: 150 rpm
  • Masa del motor: 23.8 kg
  • Número de polos: 40
  • Resolución: 23 Bit Biss-C
  • Diámetro: 263 mm
  • Altura: 113 mm
