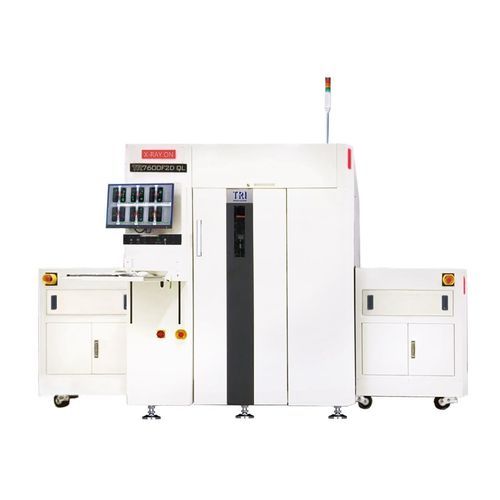

Sistema de inspección de rayos X TR7600F2D QL

conjunto de plano focalcon cámara2D

Introducción
El TR7600F2D QL es un sistema AXI 2D automatizado para la inspección en línea de placas PCB grandes de hasta 2100 x 510 mm. Soporta imágenes multi‑resolución de 5 a 30 µm e integra una cámara 2D para tareas automotrices como lectura de códigos de barras y detección de fiduciales.

Características

• Inspección de placas grandes: hasta 2100 x 510 mm
• Plataforma multi‑resolución: 5 – 30 µm
• Ajustes en línea sin interrumpir la producción
• Algoritmos con IA para reconocimiento de defectos
• Cámara 2D para lectura de códigos de barras, fiduciales y marcado de placa desnuda (automoción)
• Preparado para smart factory: conectividad MES
• Aplicaciones típicas: placas de servidor, placas LED, inspección de ECU automotrices

Sistema de imagen (AXI)
Cámara: detector de panel plano
Fuente de rayos X: 60 – 130 kV
Resolución de imagen: 5 µm – 25 µm (AXI)
Método de inspección: 2D

Tabla de movimiento & Control
Control X/Y/Z: husillo de bolas de alta precisión con controladores servo AC
Resolución ejes X‑Y: según configuración

Manejo de placas
Tamaño máx. PCB: 2100 x 510 mm
Espesor PCB: 0,6 – 7 mm
Peso máx. PCB: 12 kg
Despeje superior por resolución: 50 mm (@20/25 µm); 40 mm (@15 µm); 25 mm (@10 µm); 3 mm (@5 µm)
Despeje inferior: 70 mm
Despeje lateral: 3 mm o 5 mm
Altura de la cinta: 880 – 920 mm (opcional 940 – 965 mm)
Compatible SMEMA

Capacidades de inspección

• Componentes inspeccionados: BGAs, condensadores, chips, WLCSP, conectores DIMM, flip‑chips, pads de tierra, gullwing, disipadores, J‑leads, chips LED, LGA, conectores, resistencias, RNET, SiP, conectores SMT, SOIC, SOT, pads térmicos, QFN, QFP, THT
• Defectos detectables: faltante, desalineación, tombstone, billboard, polaridad, rotación, soldadura insuficiente/excesiva, puentes, bolas de soldadura, vacíos

Dimensiones & Alimentación
AnxPxA: 3600 x 2000 x 1940 mm (excluye torre de señal; altura torre: 520 mm)
Peso: 5800 kg
Alimentación: 200 – 240 VLL, trifásico, 50/60 Hz, 7,0 kVA

Aplicaciones

• Inspección de placas para servidores
• Inspección de placas LED
• Inspección de ECU y controles relacionados con automoción (lectura de códigos de barras, detección de fiduciales)

Especificaciones técnicas

• Modelo: TR7600F2D QL
• Tamaño máx. PCB: 2100 x 510 mm
• Espesor PCB: 0,6 – 7 mm
• Peso máx. PCB: 12 kg
• Resolución de imagen (AXI): 5 µm – 25 µm
• Tensión de rayos X: 60 – 130 kV
• Método de inspección: 2D
• Cámara: detector de panel plano
• Control de movimiento: husillo de bolas de alta precisión + servo AC (X/Y/Z)
• Despeje superior por resolución: 50 mm (@20/25 µm); 40 mm (@15 µm); 25 mm (@10 µm); 3 mm (@5 µm)
• Despeje inferior: 70 mm
• Despeje lateral: 3 mm o 5 mm
• Altura de la cinta: 880 – 920 mm (opcional 940 – 965 mm)
• Compatible SMEMA
• AnxPxA: 3600 x 2000 x 1940 mm (sin torre de señal)
• Peso: 5800 kg
• Alimentación: 200 – 240 VLL, trifásico, 50/60 Hz, 7,0 kVA
