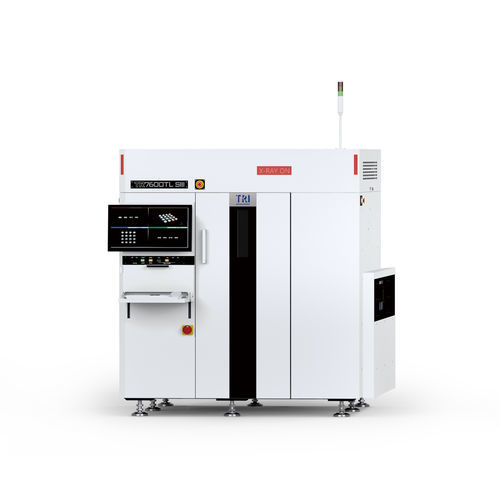

Sistema de inspección CCD TR7600TL SIII

3Dautomatizadode medición

Introducción
El TR7600TL SIII es un sistema AXI 3D en línea con capacidad CT planar opcional, diseñado para la inspección por rayos X de PCBs de gran tamaño hasta 1200 × 660 mm. Combina imagen multiunidad line-scan con una fuente de rayos X de voltaje variable para soportar flujos de inspección 2D, 2.5D y 3D.

Características

• Configuración de 3 o 5 unidades line-scan CCD (9 o 15 sensores)
• Imágenes compatibles con CT y modos de corte 3D (CT planar opcional)
• Programación y gestión de recetas para inspección automatizada

Sistema de imagen
Cámara: cámaras line-scan CCD de muy alta velocidad (3 o 5 unidades; 9 o 15 sensores).
Fuente X: 60–130 kV.
Resolución de imagen: 10 μm–25 μm.
Métodos de inspección: 2D, 2.5D, corte 3D; CT planar opcional.

Tabla de movimiento y control
Ejes X/Y/Z: husillos de bolas de alta precisión con control servo AC.
Resolución eje X-Y: N/A.

Manejo de placas
Tamaño máximo PCB: 1200 × 660 mm.
Espesor de PCB admitido: 0,6–7 mm.
Peso máximo PCB: 12 kg.
Ejemplos de holguras superiores: @25 μm → 50 mm; @20 μm → 50 mm; @15 μm → 30 mm; @10 μm* → 15 mm.
Ejemplos de holguras inferiores: @25 μm → 55 mm; @20 μm → 70 mm; @15 μm → 70 mm; @10 μm → 70 mm.
Holgura de borde: 3 mm o 5 mm.
Altura del transportador: 880–920 mm (opcional 940–965 mm).

Funciones de inspección

• Capacidades: ausencia, desalineación, tombstone, billboard, polaridad de tantalio, rotación, flotación
• Defectos detectables: falta/exceso de soldadura, puentes, abierto, bola de soldadura, falta de mojado, vacíos, pata levantada

Dimensiones y alimentación
Total (An×Pr×Al): 2014 × 2000 × 1940 mm (sin contar la altura de la torre de señal 510 mm).
Peso: 4750 kg.
Alimentación: 200–240 VAC, trifásico, 50/60 Hz, 7 kVA. Transformador opcional para 346–416 VAC.

Especificaciones técnicas

• Modelo: TR7600TL SIII
• Cámara: line-scan CCD de muy alta velocidad (3 o 5 unidades; 9 o 15 sensores)
• Rango de voltaje X-ray: 60–130 kV
• Resolución de imagen: 10–25 μm
• Métodos de inspección: 2D, 2.5D, corte 3D; CT planar (opcional)
• Tamaño máximo PCB: 1200 × 660 mm
• Espesor de PCB: 0,6–7 mm
• Peso máximo PCB: 12 kg
• Holguras superiores ejemplos: 25 μm → 50 mm; 20 μm → 50 mm; 15 μm → 30 mm; 10 μm → 15 mm
• Holguras inferiores ejemplos: 25 μm → 55 mm; 20 μm → 70 mm; 15 μm → 70 mm; 10 μm → 70 mm
• Holgura de borde: 3 mm o 5 mm
• Altura del transportador: 880–920 mm (opcional 940–965 mm)
• Dimensiones (An×Pr×Al): 2014 × 2000 × 1940 mm
• Peso: 4750 kg
• Alimentación: 200–240 VAC, trifásico, 50/60 Hz, 7 kVA (transformador opcional 346–416 VAC)
