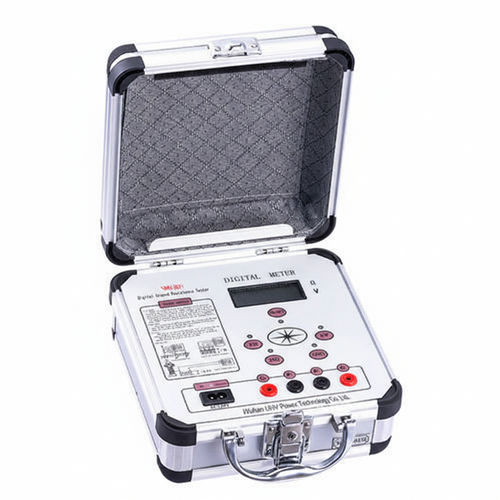

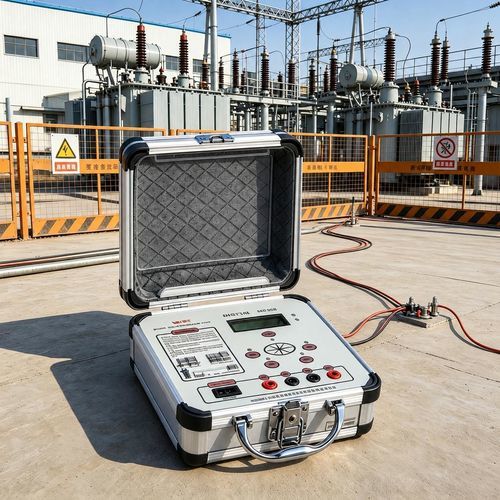

Comprobador de resistencia de puesta a tierra UHV-2571

de resistividad del terrenode suelopara dispositivos eléctricos

El UHV-2571 es un equipo portátil digital que combina los métodos de medida de 3 y 4 hilos mediante circuitos integrados de media y gran escala, en sustitución de la generación manual de corriente de prueba. Está diseñado para realizar mediciones fiables de resistencia de puesta a tierra, resistencias de conductores de bajo valor, resistividad del suelo y tensión CA con mayor inmunidad a interferencias.

Características

• Carcasa de aleación de aluminio de alta resistencia, apta para uso en campo industrial.
• Seguimiento síncrono por bucle con PLL y filtro por condensador de conmutación para alta inmunidad frente a interferencias industriales y RF.
• Tecnología de conversión CC/CA que genera corriente constante CA de baja frecuencia a partir de CC para mediciones estables.
• Admite resistencias auxiliares de puesta a tierra (RC) y potencial auxiliar (RP) dentro de los límites especificados sin alterar significativamente los resultados.
• No requiere ajuste ni balance manual; pantalla LCD de 3(1/2) posiciones; desbordamiento indicado como "1".
• Mide: resistencia de puesta a tierra, resistencia de conductor de bajo valor, resistividad del suelo y voltaje CA. Manual de usuario y certificado de calibración disponibles.

Parámetros técnicos

• Temperatura ambiente: 0℃ ～ +45℃
• Humedad relativa: ≤ 85% HR
• Rango de medida y corriente constante (RMS): Resistencia: 0～2 Ω (10 mA), 2～20 Ω (10 mA), 20～200 Ω (1 mA)
• Rango de medida de tensión: CA 0～19,99 V
• Precisión de medida: 0～0,2 Ω ≤ ±3% ±1d; 0,2 Ω～199,9 Ω ≤ ±1,5% ±1d; 1～19,99 V ≤ ±3% ±1d
• Resolución: 0,001 Ω, 0,01 Ω, 0,1 Ω, 0,01 V
• Resistencia auxiliar admisible (RC entre C1 y C2): para 0～2 Ω y 2～20 Ω ≤ 1 kΩ; para 20～200 Ω ≤ 2 kΩ
• Potencial auxiliar (RP entre P1 y P2): RP < 40 kΩ, error ≤ ±5%
• Tensión de tierra admisible (valor eficaz a frecuencia de red): ≤ 5 V, error ≤ ±5%
• Pérdida de potencia máxima: ≤ 2 W
• Alimentación CC: 8 × 1,5 V (AA, R6)
• Alimentación CA: 220 V / 50 Hz
• Dimensiones: 220 × 200 × 105 mm
• Peso: ≤ 1,4 kg

Características / especificaciones

• Modelo: UHV-2571
• Funciones de medida: resistencia de puesta a tierra, resistencia de conductor de bajo valor, resistividad del suelo, voltaje CA
• Pantalla: LCD 3(1/2)
• Antiinfluencias: seguimiento síncrono PLL y filtro de condensador de conmutación
• Fuentes de corriente: salidas de corriente constante para las distintas gamas (10 mA / 1 mA)
• Alimentación: batería o red (8×AA o 220 V/50 Hz)
• Físico: carcasa de aleación de aluminio; compacto y ligero (≤ 1,4 kg)
