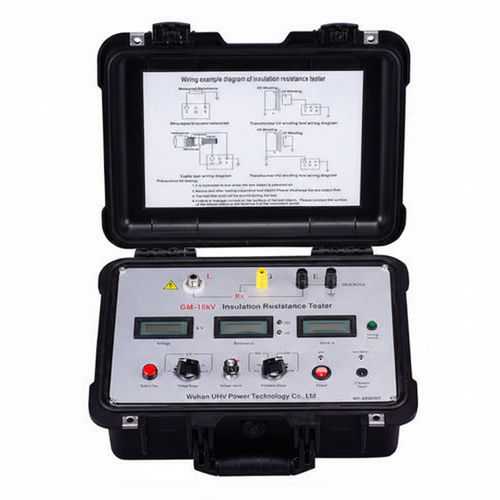

Medidor de resistencia de aislamiento portátil GM-15kV
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- portátil
Descripción
Resumen
Características clave
Aplicaciones
Precauciones de seguridad
Especificaciones técnicas

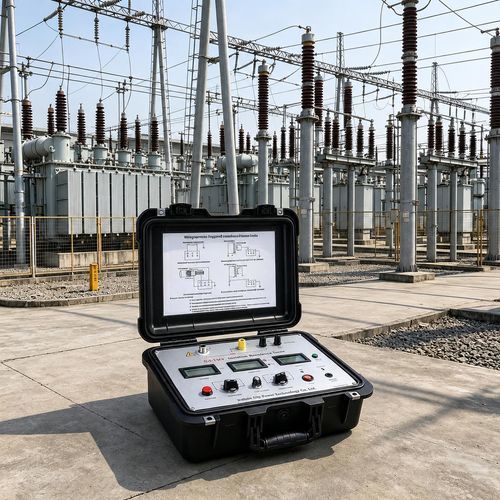

- El probador digital de resistencia de aislamiento de alta tensión GM-15kV está diseñado para medir la resistencia de aislamiento en subestaciones de alta tensión, centrales eléctricas, cables de larga distancia y cables subterráneos, así como transformadores y motores.
- Integra circuitos analógicos, digitales y un diseño mecánico para ofrecer alta capacidad de salida en tensión/corriente, amplia gama de medición, precisión y fuerte inmunidad a interferencias.
Características clave
- Alta inmunidad a interferencias: resistencia a la inducción de campo eléctrico (capacidad hasta 2 mA @50 Hz), permitiendo mediciones in situ sin desconectar conductores en muchos casos.
- Alta corriente de cortocircuito (típica 10 mA), adecuada para probar equipos de gran capacidad o alta inductancia.
- Amplio rango de medida de resistencia y alta resolución, cubriendo desde bajos MΩ hasta varios GΩ.
- Salida de alta tensión ajustable con niveles seleccionables y ajuste suave desde 0 V hasta la tensión objetivo.
- Alarmas audibles y visuales y función de temporizador para registrar y analizar la relación de absorción y el índice de polarización (PI).
- Componentes importados de alta calidad para garantizar precisión y fiabilidad de medida.
- Chasis integrado, compacto y ligero para facilitar el transporte y la operación de campo.
- Construcción robusta para una larga vida útil y aspecto estable.
Aplicaciones
- Indicado para sistemas eléctricos, telecomunicaciones, instalaciones y mantenimiento electromecánico y aplicaciones eléctricas industriales para medir la resistencia de aislamiento de transformadores, motores, cables y otros equipos eléctricos.
Precauciones de seguridad
- Conecte siempre el conductor de puesta a tierra de seguridad antes de medir; el instrumento genera alta tensión y el objeto probado puede contener fugas o energía de alta tensión inducida.
- No realice descargas manuales mientras el instrumento opere a alta tensión. Tras la prueba, espere la descarga automática y a que el voltímetro vuelva a cero antes de cualquier descarga manual; evite descargas por cortocircuito pulsadas que puedan dañar la aislación del objeto probado o los circuitos internos del instrumento.
Especificaciones técnicas
- Modelo: GM-15kV.
- Niveles de tensión de salida: 0.5 kV, 1 kV, 2.5 kV, 5 kV, 10 kV, 20 kV.
- Precisión de la tensión de prueba: ±(5% + 10 V).
- Corriente de cortocircuito típica: 10 mA.
- Rangos de medición de resistencia y precisiones:
- 20 MΩ: 0.01 – 19.99 MΩ, precisión ±(5% + 3 dígitos).
- 200 MΩ: 5.0 – 199.9 MΩ, precisión ±(5% + 3 dígitos).
- 2 GΩ: 0.05 – 1.999 GΩ, precisión ±(5% + 3 dígitos).
- 20 GΩ: 0.5 – 19.99 GΩ, precisión ±(5% + 3 dígitos).
- 200 GΩ: 5.0 – 199.9 GΩ, precisión ±(10% + 3 dígitos).
- 2000 GΩ: 50 – 1999 GΩ, precisión ±(20% + 10 dígitos).
- Funciones: salida de alta tensión ajustable, temporizador, alarmas audibles/visuales, chasis integrado portátil.
