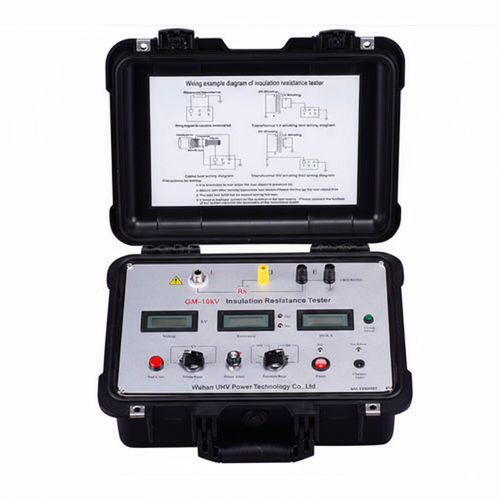

Medidor de resistencia de aislamiento GM-10kV

El GM-10kV Adjustable High-Voltage Digital Tester es un probador industrial de resistencia de aislamiento que genera niveles de alta tensión continua seleccionables y mide la corriente de fuga para calcular la resistencia de aislamiento. Está diseñado para verificaciones en subestaciones, centrales, líneas de transmisión, cables enterrados y aéreos, así como en transformadores y motores de gran tamaño.

Alcance y precisión

• 20 MΩ — Medición efectiva: 0.01–19.99 MΩ — Precisión: ±(5%+3d)
• 200 MΩ — Medición efectiva: 5.0–199.9 MΩ — Precisión: ±(5%+3d)
• 2 GΩ — Medición efectiva: 0.05–1.999 GΩ — Precisión: ±(5%+3d)
• 20 GΩ — Medición efectiva: 0.5–19.99 GΩ — Precisión: ±(5%+3d)
• 200 GΩ — Medición efectiva: 5.0–199.9 GΩ — Precisión: ±(10%+3d)
• 2000 GΩ — Medición efectiva: 50–1999 GΩ — Precisión: ±(20%+10d)

Notas importantes / precauciones

• Tensión de calibración: M-range = 0.5 kV; G-range = 2.5 kV.
• Para asegurar precisión en la medición de resistencia, la tensión de ensayo debe ser superior al 20% de la tensión nominal empleada.
• Cuando la tensión de ensayo supera 8 kV y se miden resistencias superiores a 20 GΩ, se debe proteger el electrodo HV expuesto en aire para evitar ionización atmosférica.
• La gama 2000 GΩ se destina a uso de referencia en entornos secos (HR < 70%).

Características

• Salida DC de alta tensión ajustable: múltiples niveles seleccionables (ej.: 0, 0.25 kV, 0.5 kV, 2.5 kV, 5 kV — según modelo).
• Pantalla digital LCD para lectura nítida y directa de los valores de resistencia de aislamiento.
• Alta inmunidad a interferencias: anillo de protección equipotencial y filtro activo pasa‑bajas de cuarto orden.
• Automatización: algunos modelos calculan automáticamente absorption ratio y polarization index y ofrecen conmutación automática de rangos.
• Seguridad: descarga automática tras la prueba; evitar descarga manual hasta que el voltímetro indique cero.

Área de aplicación

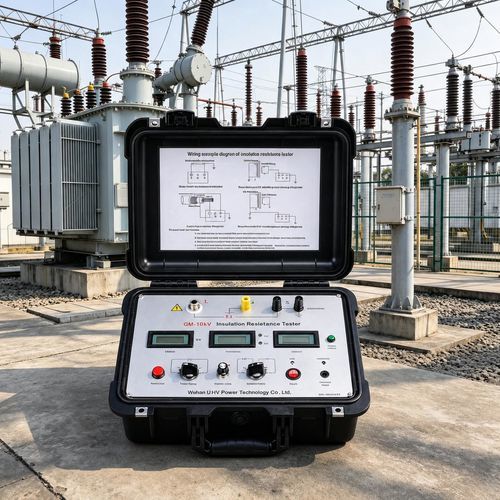

• Pruebas de aislamiento en subestaciones de alta tensión, centrales eléctricas, líneas de transmisión, cables enterrados o aéreos, transformadores y motores de gran tamaño.
• También aplicable en telecomunicaciones, montaje y mantenimiento electromecánico y tareas de inspección industrial.

Características / especificaciones técnicas

• Nombre del producto: GM-10kV Adjustable High-Voltage Digital Tester
• Serie/modelo: GM series
• Nombres alternativos: Insulation Resistance Tester; Insulation Meter
• Tensiones típicas seleccionables: 0, 0.25 kV, 0.5 kV, 2.5 kV, 5 kV (según modelo)
• Pantalla: LCD digital
• Medidas anti-interferencia: anillo de protección equipotencial; filtro activo pasa‑bajas de 4.º orden
• Funciones automáticas: cálculo automático de absorption ratio y polarization index (en algunos modelos); conmutación automática de rangos
• Rangos de medida y precisiones: ver sección «Alcance y precisión» arriba
• Nota de uso: emplear las gamas más altas (p. ej. 2000 GΩ) en entornos secos (HR < 70%)
• Documentación incluida: Manual de usuario, Certificado de calibración (PDF)
• Fabricante: Wuhan UHV Power Technology Co., Ltd.
