Comprobador antirrobo UHV-801

de masa

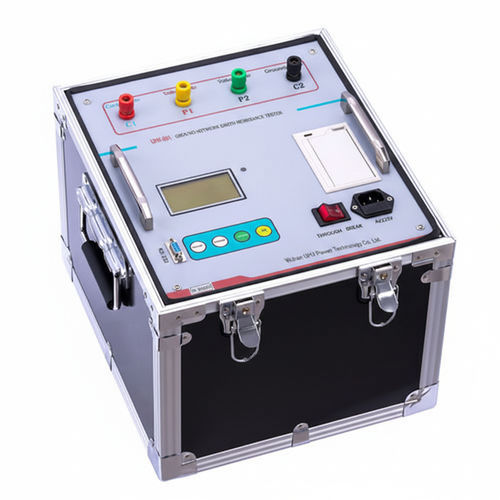

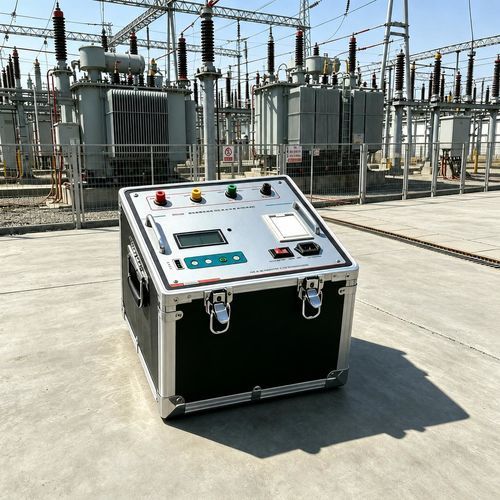

El UHV-801 Probador de resistencia de red de puesta a tierra es un medidor AC con conversión de frecuencia y control por microprocesador, diseñado para medir con precisión la resistencia de puesta a tierra, la tensión de paso/contacto y la resistividad del suelo en redes energizadas. Dispone de capacidad anti-interferencias a 50 Hz y corriente de prueba de 3 A para ensayos en mallas vivas, reduciendo la necesidad de métodos tradicionales de alta corriente y cableado pesado; indicado para subestaciones, centrales eléctricas y sistemas de protección contra rayos.

Introducción del producto

• Medición AC por conversión de frecuencia con control por microprocesador para lecturas estables en redes en servicio.
• Ámbito de medición: resistencia de puesta a tierra, tensión de paso/contacto y resistividad del suelo (rango de interés 4Ω–10Ω en comprobaciones específicas).
• Diseño orientado al campo: equipo compacto que reduce el tendido de cables frente a métodos de 30 A.

Principales características

• Simulación precisa de la frecuencia de red — genera ondas senoidales con variación ±5 Hz (45 Hz / 55 Hz).
• Tecnología avanzada anti-interferencias — medición a frecuencia variable junto con filtrado digital.
• Alta precisión — resolución de error base 0,005 Ω para pruebas en sistemas de baja impedancia.
• Capacidades integradas de medida — prueba de polos de corriente/tensión, resistencia de puesta a tierra, tensión de paso y tensión de contacto.
• Interfaz de usuario — menú en chino con lecturas directas para facilitar la operación.
• Diseño para campo — despliegue más ligero evitando líneas de alta intensidad.

Ventajas técnicas

• Simulación verdadera de la frecuencia de servicio (onda senoidal).
• Rechazo superior al ruido y filtrado digital.
• Resolución en milliohmios (0,001 Ω).
• Pruebas multi-parámetro en un solo equipo.
• Flujo de trabajo simplificado para mediciones más rápidas.

Características / especificaciones técnicas

• Rango de medida: 0–200 Ω (incluye impedancia de pilote)
• Resolución: 0.001 Ω
• Error de medición: ±(lectura × 1% + 0.005 Ω)
• Tensión máxima de salida: AC 400 V (45 Hz, 55 Hz, doble frecuencia, onda senoidal)
• Corriente máxima de salida: CA 5 A (45 Hz, 55 Hz, doble frecuencia, onda senoidal); modo 3 A para ensayo en red viva
• Niveles de corriente de salida: 9 niveles — 5 / 4.5 / 4 / 3.5 / 3 / 2.5 / 2 / 1.5 / 1 A (pasos de 0.5 A)
• Capacidad antiinterferencias: resiste interferencia de red 50 Hz hasta 10 V
• Requisitos de líneas de medida: sección del conductor de corriente ≥ 1.5 mm²; sección del conductor de tensión ≥ 1.0 mm²
• Alimentación: CA 220 V ±10%, 50 Hz
• Dimensiones externas: 295 × 340 × 310 mm
• Peso del instrumento: 30 kg
