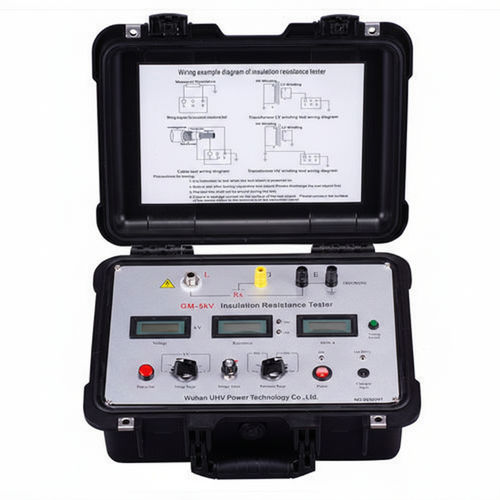

Medidor de resistencia de aislamiento portátil GM-5kV

Medidor de resistencia de aislamiento portátil - GM-5kV - Wuhan UHV Power Technology Co.,Ltd.
Medidor de resistencia de aislamiento portátil - GM-5kV - Wuhan UHV Power Technology Co.,Ltd.
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Wuhan UHV Power Technology Co.,Ltd.

Características

Tipo
portátil

Descripción

Resumen

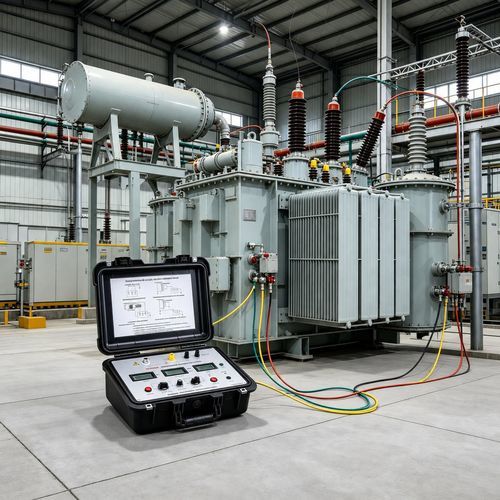

  • El probador de resistencia de aislamiento GM-5kV es un megóhmetro de alta tensión portátil diseñado para subestaciones de alta tensión y centrales eléctricas, para medir la resistencia de aislamiento de grandes transformadores, máquinas eléctricas y cables, incluso en entornos con fuertes interferencias.
  • Ofrece salida de alta tensión ajustable, amplia gama de medición de resistencia y funciones de temporización y alarma para apoyar el análisis de la relación de absorción y el índice de polarización.


Características principales

  • Fuerte capacidad anti‑interferencia: soporta inducción de campo eléctrico hasta 2 mA (50/60 Hz).
  • Alto corriente de cortocircuito (valor típico 10 mA), adecuado para pruebas en equipos de gran capacidad e inductancia elevada.
  • Amplio rango de medición de resistencia con alta resolución y lecturas precisas.
  • Salidas HV seleccionables: 0,1 kV; 0,25 kV; 0,5 kV; 1 kV; 2,5 kV; 5 kV; ajuste suave desde 0 V hasta la tensión requerida.
  • Recordatorio acousto‑óptico y funciones de cronometraje para ayudar en el registro y análisis (relación de absorción, índice de polarización).
  • Componentes clave importados que garantizan la estabilidad y precisión de las mediciones.
  • Estuche integrado y portátil: compacto, ligero y fácil de transportar; materiales robustos para uso en campo.


Rangos de medida y precisión

  • 20 MΩ: 0,01 – 19,99 MΩ — precisión ±(5% + 3 dígitos).
  • 200 MΩ: 5,0 – 199,9 MΩ — precisión ±(5% + 3 dígitos).
  • 2000 MΩ: 50 – 1999 MΩ — precisión ±(5% + 3 dígitos).
  • 20 GΩ: 0,5 – 19,99 GΩ — precisión ±(5% + 3 dígitos).
  • 200 GΩ: 5,0 – 199,9 GΩ — precisión ±(10% + 3 dígitos).
  • 2000 GΩ: 50 – 1999 GΩ — precisión ±(20% + 10 dígitos).


Especificaciones técnicas

  • Modelo: GM-5kV
  • Brand: UHV Power (Wuhan UHV Power Technology Co., Ltd.)
  • Niveles de tensión de salida: 0,1 kV, 0,25 kV, 0,5 kV, 1 kV, 2,5 kV, 5 kV (ajustable suavemente de 0 V a la tensión requerida).
  • Precisión de la tensión de prueba: ±(5% + 10 V).
  • Corriente de cortocircuito: valor típico 10 mA.
  • Pantalla: tres indicadores digitales LCD de 3½ dígitos que muestran tensión de prueba, resistencia y tiempo respectivamente.
  • Alimentación: batería de litio recargable integrada, DC 15 V; puerto para adaptador AC (50/60 Hz) para carga.
  • Entorno de uso: temperatura −20 °C a +40 °C; humedad relativa 20% – 90%.
  • Dimensiones (L × W × H): 315 × 240 × 180 mm.
  • Peso: 5,5 kg.


Funciones de cronometraje y alarma

  • Cronómetro hasta 19 minutos 59 segundos (ciclo cada 20 minutos).
  • Señales audibles a 15 s, 60 s y cada minuto; pitido corto en esos puntos y lectura de resistencia retenida durante 3 segundos.
  • Alarma sonora continua si la lectura es inválida o inferior al límite inferior del rango seleccionado.


Documentación incluida y denominaciones

  • Apodos: Probador de resistencia de aislamiento; Medidor de aislamiento.
  • Documentación disponible en la página de producto: Manual de usuario (PDF) y Certificado de calibración (PDF).
