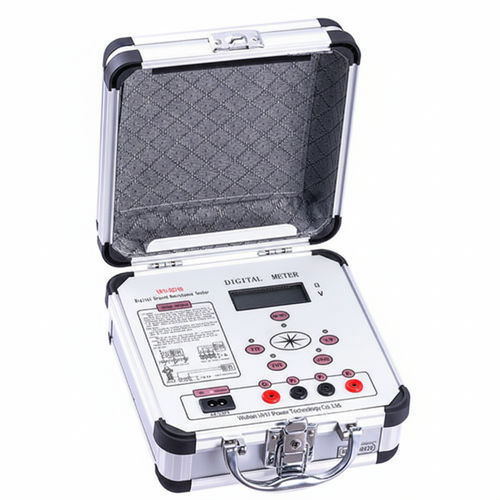

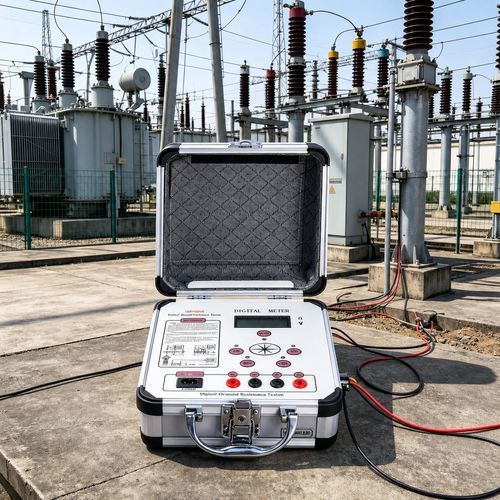

Comprobador de resistencia de puesta a tierra UHV-2571B
de resistividad del terrenode suelopara dispositivos eléctricos

Comprobador de resistencia de puesta a tierra - UHV-2571B - Wuhan UHV Power Technology Co.,Ltd. - de resistividad del terreno / de suelo / para dispositivos eléctricos
Comprobador de resistencia de puesta a tierra - UHV-2571B - Wuhan UHV Power Technology Co.,Ltd. - de resistividad del terreno / de suelo / para dispositivos eléctricos
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Wuhan UHV Power Technology Co.,Ltd.

Características

Tipo de prueba
de resistividad del terreno, de resistencia de puesta a tierra
Objeto de la prueba
para dispositivos eléctricos, de suelo
Aplicaciones
para sistema de alimentación
Configuración
de mano
Otras características
digital, con pantalla LCD, robusto, inteligente, con filtro de ruido elevado

Descripción

Resumen

  • Instrumento portátil de cuatro hilos para medir la resistencia de puesta a tierra y la resistividad del suelo, modelo UHV-2571B. Diseñado para pruebas en campo de sistemas de puesta a tierra, conductores de baja resistencia y tensión de tierra CA.


Características principales

  • Carcasa de aleación de aluminio de alta resistencia con bucle de bloqueo de fase y filtro de condensador conmutado para atenuar interferencias de red y RF.
  • Convertidor DC/AC que genera corriente alterna de baja frecuencia y corriente constante a partir de alimentación continua para medidas cuatro hilos estables.
  • Tolerancia a resistencias auxiliares: RC (C1–C2) hasta 0–2 kΩ y RP (P1–P2) hasta 0–40 kΩ dentro de los límites especificados.
  • Pantalla LED de 3,5 dígitos, ajuste de cero automático; muestra “1” en caso de sobre‑rango o circuito abierto.
  • Indicación inteligente de batería baja para asegurar la fiabilidad de las medidas en campo.
  • Tamaño compacto y peso reducido para transporte y uso portátil.


Aplicaciones

  • Medición de resistencias de puesta a tierra y resistividad del suelo en sistemas de puesta a tierra.
  • Control de conductores de baja resistencia y uniones de puesta a tierra.
  • Medición de tensión de tierra CA y verificación de la integridad en instalaciones industriales.


Especificaciones técnicas

  • Condiciones de operación: 0 ℃ a +45 ℃; humedad relativa ≤ 85% HR.
  • Rangos de medida (corriente de prueba constante): 0–20 Ω (10 mA), 2–200 Ω (10 mA), 20–2000 Ω (1 mA).
  • Rango de medida de tensión: CA 0–19,99 V.
  • Precisión: 0–0,2 Ω ≤ ±3% ±1 dígito; 0,2–199,9 Ω ≤ ±1,5% ±1 dígito; 1–19,99 V ≤ ±3% ±1 dígito.
  • Resolución: 0,01 Ω, 0,1 Ω, 1 Ω, 0,01 V.
  • Error debido a resistencias auxiliares: RC (C1–C2) — para 0–20 Ω ≤1 kΩ; para 20–2000 Ω ≤2 kΩ. RP (P1–P2) < 40 kΩ → error ≤ ±5 %. Tensión de tierra ≤ 5 V → error ≤ ±5 %.
  • Disipación máxima ≤ 2 W.
  • Alimentación: CC — 8 × 1,5 V (AA, R6) baterías; CA — adaptador 220 V / 50 Hz.
  • Dimensiones: 220 × 200 × 105 mm. Peso: ≤ 1,4 kg.
