Comprobador de resistencia de puesta a tierra UHV-800

de puesta a masade suelopara dispositivos eléctricos

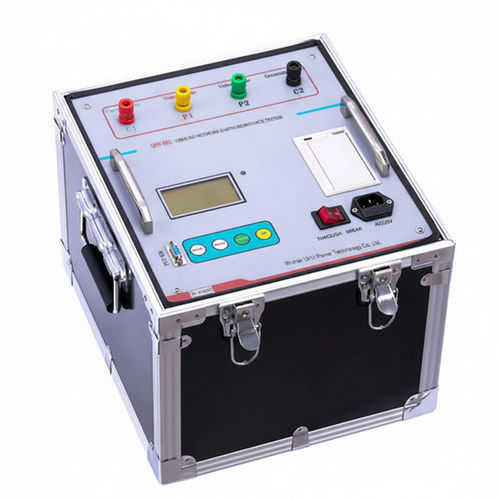

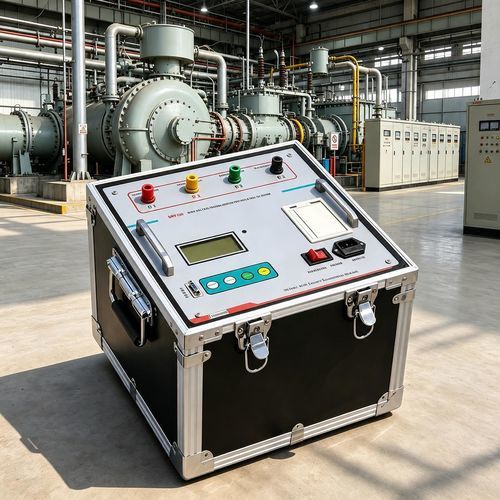

El UHV-800 es un instrumento especializado para medir la resistencia de puesta a tierra de grandes redes y la continuidad de puesta a tierra entre puntos. Emplea tecnología de medición antiinterferencias por frecuencias diferenciales para obtener datos precisos a la frecuencia de la red (50 Hz) incluso en entornos con fuertes interferencias.

Descripción general

• Diseñado para grandes redes de puesta a tierra: mide resistencia de puesta a tierra y continuidad entre puntos mediante corrientes de prueba senoidales próximas a la frecuencia de la red (45 Hz y 55 Hz).
• Mide características de pila de corriente y pila de tensión, así como voltaje de paso y voltaje de contacto, relevantes para comprobaciones de seguridad y conformidad.

Características

• Equivalencia con la frecuencia de la red: la forma de onda de la corriente de prueba es sinusoidal con un desfase de ±5 Hz respecto a la frecuencia de la red (usa 45 Hz y 55 Hz).
• Alta capacidad antiinterferencias: método por frecuencias diferentes combinado con filtrado hardware/software para resultados estables y fiables en entornos ruidosos.
• Alta precisión: error básico de 0,005 Ω, apto para redes de puesta a tierra de baja impedancia.
• Funciones de medición completas: corriente de pila, tensión de pila, resistencia a tierra, voltaje de paso y voltaje de contacto.
• Operación sencilla: interfaz por menús que muestra los resultados directamente.
• Instalación reducida: no requiere conductores de corriente de gran sección en la mayoría de mediciones, reduciendo el esfuerzo de cableado.

Denominaciones

• Probador de resistencia de la red de puesta a tierra
• Medidor de resistencia a tierra

Características / especificaciones técnicas

• Rango de medición: 0–200 Ω (incluye la impedancia de la pila de corriente)
• Resolución: 0,001 Ω
• Error de medición: ±(lectura × 1% + 0,005 Ω)
• Tensión máxima de salida: CA 400 V (45 Hz, 55 Hz, doble frecuencia, onda sinusoidal)
• Corriente máxima de salida: CA 5 A (45 Hz, 55 Hz, doble frecuencia, onda sinusoidal)
• Pasos de corriente de salida: 5 / 4,5 / 4 / 3,5 / 3 / 2,5 / 2 / 1,5 / 1 A (pasos de 0,5 A, 9 niveles)
• Capacidad antiinterferencias: tensión anti-frecuencia de red 50 Hz de 10 V
• Requisitos de línea de medición: sección del conductor de corriente ≥ 1,5 mm²; sección del conductor de tensión ≥ 1,0 mm²
• Alimentación: CA 220 V ±10%, 50 Hz
• Dimensiones externas: 295 × 340 × 310 mm
• Peso del instrumento: 30 kg
