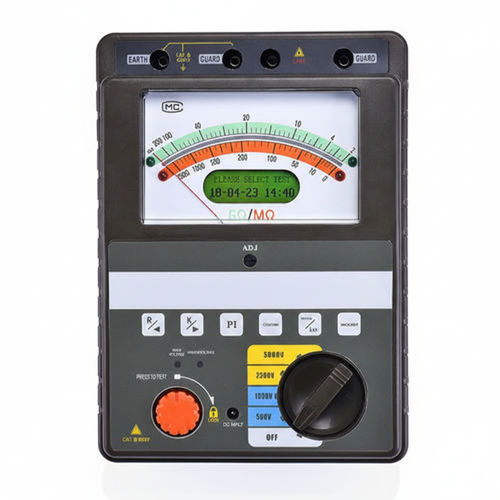

Comprobador de resistencia de aislamiento BC2010

El probador de resistencia de aislamiento BC2010 es un megóhmetro portátil tipo puntero con doble visualización diseñado para ensayos de aislamiento en cables, motores, generadores, transformadores, interruptores de alto voltaje, descargadores y equipos similares. Ofrece visualización sincrónica mediante indicador mecánico y LCD de matriz de puntos, y utiliza un microcontrolador industrial integrado y un sistema operativo en tiempo real para alta automatización y fuerte inmunidad a interferencias.

Características

• Tensiones de salida CC seleccionables: 500 V, 1000 V, 2500 V, 5000 V; conversión automática de rango de resistencia (rango de medida hasta 0–1 TΩ).
• Pantalla dual sincrónica: indicador mecánico (estructura de cable de tensión ultrafino para alta resistencia a vibraciones) y LCD de matriz de puntos para observación y operación claras.
• Cabezal mecánico integrado con LCD: visualización de doble escala, conversión automática de rango e indicadores de color/LED para lectura sencilla.
• Microcontrolador industrial integrado y software en tiempo real que permiten operación automatizada y alta inmunidad a interferencias; cálculo automático de la relación de absorción y del índice de polarización.
• Interfaz orientada al usuario con retención de datos en caso de corte de energía; almacenamiento continuo de hasta 20 resultados de medición.
• Aviso sonoro al generar alta tensión y circuito de descarga residual integrado que descarga automáticamente el equipo probado tras la medición.
• Funcionamiento AC/DC con batería recargable integrada y adaptador de CA para uso portátil en campo.
• Corriente de cortocircuito de alta tensión ≥ 3 mA, apta para pruebas en grandes transformadores, generadores, motores de alta tensión, condensadores de potencia, cables de alimentación, descargadores, etc.
• Diseño portátil y ergonómico para despliegue en campo.

Detalles del producto (parámetros clave y condiciones de uso)

• Tensión de salida: CC −500 V, −1000 V, −2500 V, −5000 V; error típico de salida: ±5% FS.
• Rangos de precisión y errores de prueba:
  • 1 MΩ–20 MΩ: ±10% FS
  • 20 MΩ–1000 MΩ: ±5% FS
  • 1 GΩ–20 GΩ: ±5% FS
  • 20 GΩ–200 GΩ: ±10% FS
  • ≥200 GΩ (hasta 1 TΩ): ±20% FS
• Rangos de medida según tensión de prueba:
  • 500 V → 0–10 GΩ
  • 1000 V → 0–20 GΩ
  • 2500 V → 0–200 GΩ
  • 5000 V → 0–1 TΩ
• Rango digital de prueba y visualización: 0–1 TΩ.
• Temperatura ambiente de operación: 0 °C – 40 °C.
• Humedad relativa: ≤ 70% HR.
• Alimentación: CA 220 V ±10% (con batería de litio incorporada para uso portátil).
• Dimensiones (L × A × H): 230 mm × 190 mm × 90 mm.
• Peso neto: < 3 kg.

Especificaciones

• Modelo: BC2010
• Tipo de producto: Probador de resistencia de aislamiento inteligente tipo puntero con doble pantalla (megóhmetro)
• Tensiones de salida: 500 V, 1000 V, 2500 V, 5000 V CC
• Rango de medición de resistencia: hasta 0–1 TΩ (conmutación automática de rango)
• Visualización: puntero mecánico + LCD matricial (sincrónica)
• Precisión/errores: ver los rangos de precisión indicados arriba
• Cálculos automáticos: relación de absorción, índice de polarización
• Almacenamiento de datos: guarda hasta 20 resultados (retención ante corte de energía)
• Seguridad/descarga: circuito integrado de descarga de alta tensión residual
• Alimentación: red AC o batería recargable integrada
• Corriente de cortocircuito (HV): ≥ 3 mA
• Dimensiones: 230 × 190 × 90 mm; Peso: < 3 kg
