Medidor de resistencia de aislamiento portátil GM series

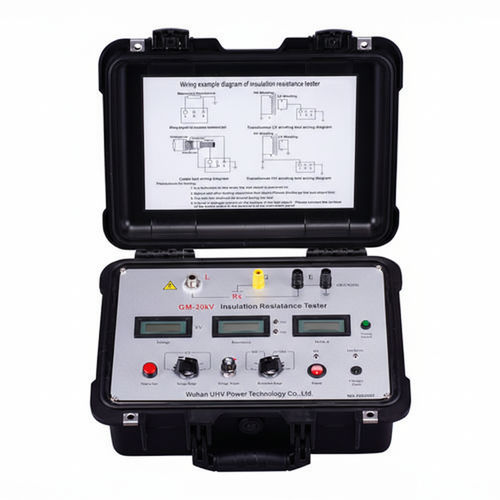

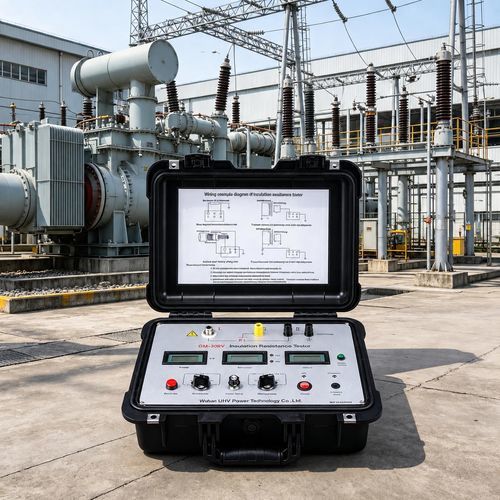

El GM-20kV Adjustable High Voltage Digital Test Set es un megóhmetro portátil diseñado para medir la resistencia de aislamiento con tensiones de ensayo seleccionables hasta 0 / 5 / 10 / 20 kV. Combina conversión I→V y la función de división de un voltímetro digital de doble integración para mostrar directamente el valor de resistencia de aislamiento en la pantalla LCD.

Funciones y principios clave

• Tensiones de ensayo seleccionables: 0, 5, 10 y 20 kV generadas por un convertidor DC/DC de tipo realimentación.
• Método de medida: método de relación de corriente equivalente a un megóhmetro tradicional; conversión ohm→digital mediante conversión I→V y división por el voltímetro digital de doble integración.
• Pantalla: mostradores LCD de 3½ dígitos que indican tensión de ensayo, resistencia y tiempo.
• Alimentación: batería recargable interna (litio o NiMH mencionada para mantenimiento); adaptador dedicado DC15V para cargar; autonomía típica ~6–8 horas tras carga completa (tiempo de carga ~6–8 h).
• Temporización y alarmas: cronómetro hasta 19 minutos 59 segundos (ciclo de 20 minutos); señales acústicas a 15 s, 60 s y cada minuto; pitido corto y retención de lectura de resistencia 3 s en puntos programados; alarma continua si la lectura está fuera de rango o es inválida.

Principio de funcionamiento
El instrumento genera la alta tensión CC desde su batería interna mediante un convertidor DC/DC y la aplica entre los terminales E y L a través del objeto ensayado. La corriente resultante se convierte I→V, se divide y se procesa por el voltímetro digital para mostrar directamente el valor de resistencia de aislamiento en la LCD. El diseño utiliza circuitos integrados de mediana/gran escala que proporcionan alta potencia de salida y gran capacidad de corriente de cortocircuito con múltiples niveles de salida.

Precauciones

• Seguridad: el terminal 'L' es la salida de alta tensión; el terminal 'E' debe estar conectado a tierra.
• Antes de aplicar la alta tensión, inspeccione el instrumento y conecte la resistencia de carga antes de encender para evitar chispas o descargas que puedan dañar los circuitos internos o resistencias patrón.
• Carga de batería: método de carga CV/CC (tensión constante / corriente limitada); carga completa aprox. 6–8 horas. Recargar periódicamente (recomendado cada tres meses) si el equipo se almacena durante largos periodos para preservar la vida útil de la batería.
• Sustitución de batería: al reemplazar células NiMH, seleccione células de capacidad similar y cargue completamente cada célula antes del montaje.

Imágenes y documentos asociados

• Galería de imágenes del producto (vistas y diagramas técnicos) disponible en la ficha.
• Manual de usuario y certificado de calibración disponibles en PDF.

Características / especificaciones técnicas

• Tensiones de ensayo: 0 / 5 / 10 / 20 kV (seleccionable)
• Método de medida: conversión I→V + división mediante voltímetro digital de doble integración (método de relación de corriente)
• Inmunidad a interferencia de campo eléctrico: 2 mA (50/60 Hz)
• Temporizador/alarma: cronómetro hasta 19:59 (ciclo 20 min); alarmas a 15 s, 60 s y cada minuto; retención de lectura 3 s; alarma continua si la lectura es inválida o inferior al límite
• Pantalla: LCD 3½ dígitos para tensión, resistencia y tiempo
• Alimentación: batería recargable integrada; carga DC15V vía adaptador dedicado
• Entorno de uso: -20 °C a +40 °C; humedad relativa 20%–90%
• Dimensiones (L×W×H): 315 × 240 × 180 mm
• Peso: 5,5 kg
• Nombres alternativos: Insulation Resistance Tester; Insulation Meter; Adjustable High Voltage Digital Tester
