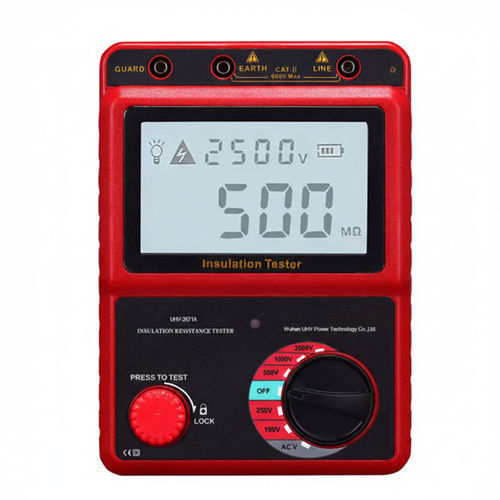

Medidor de resistencia de aislamiento portátil UHV-2671A

El UHV-2671A es un comprobador digital portátil de resistencia de aislamiento para verificar la resistencia de aislamiento de equipos eléctricos y cables frente a tierra. Proporciona varios voltajes de prueba en CC, potencia de salida adecuada y corriente de cortocircuito medible para verificaciones de campo y laboratorio.

Tensiones de prueba y rangos de medición

• Tensiones nominales: 100 V, 250 V, 500 V, 1000 V, 2500 V.
• Rangos por tensión: 100 V: 0,0–10 MΩ; 10–100 MΩ; 100–200 MΩ; 250 V: 0,0–10 MΩ; 10–100 MΩ; 100–500 MΩ; 500 V: 0,0–99,9 MΩ; 100–999 MΩ; 1000 V: 0,0–99,9 MΩ; 100–999 MΩ; 1,00–19,9 GΩ; 2500 V: 0,0–99,9 MΩ; 100–999 MΩ; 1,00–9,99 GΩ; 10,0–49,9 GΩ.

Parámetros de medición

• Voltaje en circuito abierto: CC 100 V ±10%; CC 250 V ±10%; CC 500 V ±20%; CC 1000 V ±20%; CC 2500 V ±20%.
• Corriente de medida estándar (típica según carga indicada): 100 V: 0,2–0,25 mA (a 0,5 MΩ); 250 V: 0,5–0,55 mA (a 0,5 MΩ); 500 V: 1,0–1,1 mA (a 0,5 MΩ); 1000 V: 1,0–1,1 mA (a 1,0 MΩ); 2500 V: 1,0–1,1 mA (a 2,5 MΩ).
• Corriente de cortocircuito: aprox. 1,3 mA.
• Precisión de medida de aislamiento: ±5% rdg ±5 dígitos.

Funciones y seguridad

• Descarga automática después de la medición para una manipulación segura.
• Retroiluminación LCD para uso con poca luz.
• Advertencias visuales y acústicas para líneas con tensión presente.
• Apagado automático tras 10 minutos sin operación.
• Indicador de batería baja.

Medición de tensión AC

• Modo: medición de tensión AC.
• Rango: 30–600 V (50/60 Hz).
• Resolución: 1 V.
• Exactitud: ±2% rdg ±3 dígitos.

Especificaciones técnicas

• Pantalla LCD: hasta 999 cuentas.
• Indicación de sobre rango: muestra "OL" para resistencia de aislamiento, "LO" para tensión.
• Auto rango: cambio a rango superior a 1000 cuentas; cambio a rango inferior a 95 cuentas (solo aislamiento).
• Tasa de muestreo: 0,5–10 veces/seg.
• Altitud de operación: ≤ 2000 m (uso interior).
• Entorno operativo: 0 °C a 40 °C; humedad ≤ 85%.
• Entorno de almacenamiento: -20 °C a 60 °C; humedad ≤ 90%.
• Protección contra sobrecarga: rango de aislamiento: AC 1200 V / 10 s; rango de tensión: AC 720 V / 10 s.
• Tensión de resistencia: AC 8320 V (50/60 Hz) / 5 s entre circuito y periferia.
• Impedancia de aislamiento: >1000 MΩ / DC 1000 V (entre circuito y periferia).
• Alimentación: CC 9 V (6 × pilas AA 1,5 V).
• Corriente de batería: aprox. 800 mA (máx.).
• Duración de la batería: aprox. 15 horas.
• Dimensiones: 125,4 × 174,6 × 69 mm.
• Peso: 547,44 g (sin baterías ni cables de prueba).
• Denominaciones alternativas: probador de resistencia; probador de aislamiento digital.

Aplicaciones típicas

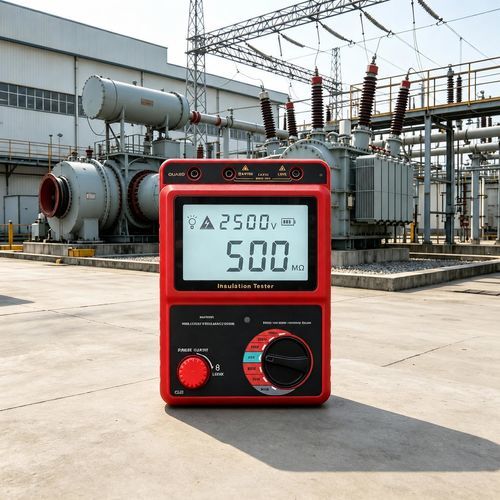

• Mantenimiento preventivo y comprobaciones de seguridad en instalaciones industriales.
• Verificación de aislamiento de cables durante la instalación y puesta en servicio.
• Pruebas en campo en motores, transformadores y cuadros eléctricos.
• Control de calidad en producción y laboratorios de I+D.
