Cerámica tubular IN-CM-400 series

de aislamiento

Descripción del producto

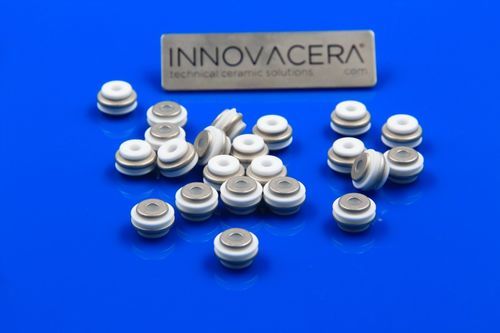

Los casquillos cerámicos metalizados de la serie IN-CM-400 están diseñados para el ensamblaje cerámica-metal y aplicaciones de paso aislado. La superficie metalizada permite el soldado por capilaridad y el sellado hermético con componentes metálicos. INNOVACERA suministra piezas estándar y múltiples formas y tamaños personalizados según los requisitos industriales.

Capacidades

• Metalización para unir cerámica y metal
• Capacidades de soldadura/brasado para ensamblajes cerámica-metal
• Servicio integral desde la cerámica hasta componentes soldados
• Terminales cerámicos herméticos acabados disponibles para ensamblaje

Diseños e ilustraciones
La página del producto incluye ilustraciones de diseño y varias imágenes que muestran casquillos cerámicos metalizados y ejemplos de diseños de ensamblajes cerámica-metal para pasamuros y terminales herméticos.

Piezas y dimensiones (tabla)
Part # | D | A | J
IN-CM-400 | 0.494 | 0.143 | 0.309
IN-CM-400-1 | 0.494 | 0.169 | 0.309
IN-CM-400-1M | 0.494 | 0.228 | 0.309
IN-CM-400-2 | 0.562 | 0.200 | 0.375
IN-CM-400-2M | 0.562 | 0.250 | 0.375
IN-CM-400-3 | 0.619 | 0.260 | 0.403
IN-CM-400-4 | 1.000 | 0.320 | 0.500
IN-CM-400-5 | 0.994 | 0.447 | 0.497
IN-CM-400-6 | 0.556 | 0.200 | 0.372
IN-CM-400-7 | 1.050 | 0.510 | 0.497
IN-CM-400-8 | 0.744 | 0.265 | 0.372
IN-CM-400-8-1 | 0.744 | 0.302 | 0.372
IN-CM-400-8-2 | 0.750 | 0.344 | 0.375
IN-CM-400-9 | 0.994 | 0.382 | 0.497
IN-CM-400-9-1 | 0.994 | 0.382 | 0.497
IN-CM-400-10 | 1.750 | 0.760 | 0.625
IN-CM-400-12 | 0.556 | 0.200 | 0.278
IN-CM-400-14 | 0.562 | 0.260 | 0.375

Características / especificaciones técnicas

• Material: cerámica técnica con superficie metalizada para unión a metal
• Aplicaciones: unión cerámica-metal, pasamuros aislados, terminales herméticos
• Capacidades de fabricación: procesos de metalización, brasado y montaje en componentes herméticos terminados
• Personalización: muchas formas y tamaños personalizados disponibles
• Serie de piezas: serie IN-CM-400 (múltiples referencias con dimensiones D, A, J especificadas)
