Resumen

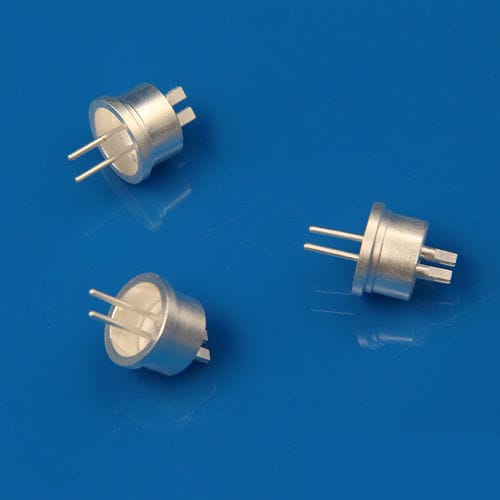

Los pasantes multipines herméticos cerámica‑metal y vidrio‑cerámica‑metal proporcionan conexiones eléctricas e instrumentales selladas hacia entornos de alto vacío y ultraalto vacío (UHV). Diseñados para el acoplamiento en línea con enchufes externos, algunas variantes aceptan enchufes en el lado atmosférico y en el lado de vacío para simplificar la instalación y el mantenimiento.

Aplicaciones

• Equipos de procesamiento de semiconductores
• Instrumentos analíticos de prueba y medida
• Transductores y sensores de presión
• Sistemas de medida y control en generación de energía
• Aceleradores de partículas
• Hornos de alta temperatura
• Centros de investigación energética

Materiales y construcción
Los receptáculos se fabrican con materiales de alta pureza compatibles con vacío. Los aislantes usan cerámica de alúmina de alta resistencia y bajas pérdidas (94%–99% Al2O3) metalizada mediante sinterizado de metales refractarios. Las piezas estructurales y de acoplamiento están disponibles en Kovar®, acero inoxidable, aleaciones níquel‑hierro, aleaciones cupro‑níquel, molibdeno y Alumel®. Los conjuntos se sueldan por brazing con aleaciones cobre, oro‑cobre o plata‑cobre para garantizar la hermeticidad.

Materiales de sellado cerámica‑metal

• 94%–99% Al2O3 — Kovar — Bronceado cobre
• 94%–99% Al2O3 — Acero inoxidable — Bronceado oro‑cobre
• 94%–99% Al2O3 — Aleación níquel‑hierro — Bronceado plata‑cobre
• 94%–99% Al2O3 — Aleación cupro‑níquel — (opción de bronceado)
• 94%–99% Al2O3 — Molibdeno — (opción de sellado directo)

Beneficios

• Sellado hermético adecuado para aplicaciones en vacío y UHV
• Alta tensión >12 kV CC
• Alta corriente hasta 40 A por pin
• Prueba de hermeticidad a 1×10⁻¹⁰ mbar·L/s He
• Rango de temperatura de −250°C a +450°C
• Compatibilidad con RoHS según aplicación
• Diseños personalizados disponibles

Especificaciones técnicas

• Tipo de producto: Pasantes multipines cerámica‑metal y vidrio‑cerámica‑metal (≥2 conductores)
• Aislante cerámico: 94%–99% Al2O3 (alúmina)
• Metales: Kovar®, acero inoxidable, aleaciones níquel‑hierro, aleaciones cupro‑níquel, molibdeno, Alumel®
• Materiales de soldadura/braze: Aleaciones cobre, oro‑cobre, plata‑cobre
• Eléctrico: Tensión >12 kV CC; Corriente hasta 40 A por pin
• Rendimiento en vacío: Hermético; prueba de fugas a 1×10⁻¹⁰ mbar·L/s He; apto para HV y UHV
• Rango de temperatura: −250°C a +450°C
• Conformidad: RoHS según aplicación
• Personalización: Disponible para requisitos específicos
