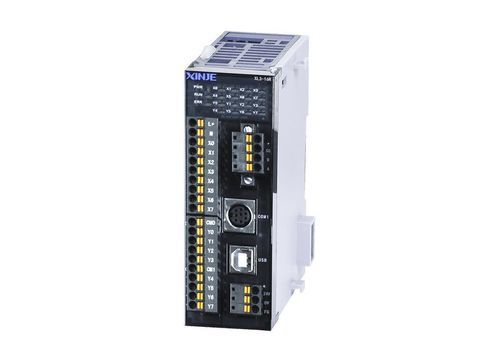

Autómata programable con formato de tarjeta XL3 series

con tarjetas de E S extensiblessalida de impulsospara bus

Descripción general
Controlador programable en formato tarjeta diseñado para el control de maquinaria industrial. Integra procesamiento de datos general con funciones dedicadas como salida de pulsos de alta velocidad, conteo rápido, modulación por ancho de pulso, medición de frecuencia y temporización precisa. Soporta módulos de expansión derecha e izquierda para escalabilidad de E/S y funciones.

Características clave

• Capacidad de programa: 256KB
• Velocidad de instrucción: 0,02–0,05 µs
• E/S máximas: 352 puntos
• Control de E/S: control secuencial

Entradas y salidas de alta velocidad

• 2–4 canales de salidas de pulsos a 100 kHz
• 3 canales de conteo rápido (hasta 80 kHz monofásico, hasta 50 kHz fase AB)

Comunicación

• RS232, RS485
• Bus de campo X-NET
• Puerto USB para descarga rápida (hasta 12 Mbps)

Especificaciones técnicas

• Serie: XL3 series standard controller
• Diseño: formato tarjeta
• Capacidad de programa: 256KB
• Velocidad básica de instrucción: 0,02–0,05 µs
• E/S máximas: 352 puntos
• Control de E/S: control secuencial
• Salidas de pulsos de alta velocidad: 2–4 canales a 100 kHz
• Conteo de alta velocidad: 3 canales (máx. 80 kHz monofásico, máx. 50 kHz fase AB)
• Funciones: modulación por ancho de pulso, medición de frecuencia, temporización precisa
• Expansión: compatible con módulos de expansión derecha e izquierda
• Puertos de comunicación: RS232, RS485, X-NET, USB (descarga rápida hasta 12 Mbps)
