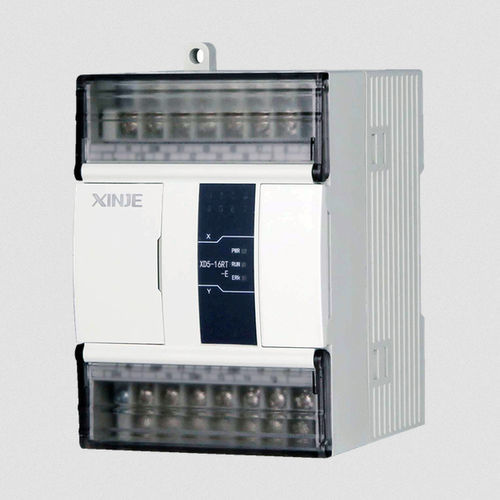

Autómata programable con tarjetas de E S extensibles XD5 series

salida de impulsospara busRS485

Visión general
La serie XD5 es un autómata programable que incorpora todas las funciones estándar de PLC, con mayor velocidad de procesamiento (aprox. 15× frente a la serie XC), mayor espacio de recursos internos y de 2 a 10 canales de salidas de pulso de alta velocidad. Soporta módulos de expansión en el lado derecho, placas de expansión BD (no compatible con modelos de 16 puntos), módulos de expansión ED en el lado izquierdo y expansión mediante tarjeta SD (excepto modelos de 16 puntos), satisfaciendo distintas necesidades de automatización.

Funciones básicas y configuraciones

• Capacidad de programa: 512 KB
• Tiempo de instrucción básico: 0,02–0,05 µs
• I/O máximo: 592 puntos
• Control secuencial de I/O soportado

Entradas y salidas de alta velocidad

• 2–10 canales de salidas de pulso a 100 kHz
• 3–10 canales de conteo de alta velocidad (monofásico máx. 80 kHz, fase AB máx. 50 kHz)

Función de comunicación

• RS232
• RS485
• Bus de campo X-NET
• Descarga USB de alta velocidad (hasta 12 Mbps)

Especificaciones técnicas

• Capacidad de programa: 512 KB
• Instrucción básica: 0,02–0,05 µs
• Puntos máximos I/O: 592
• Control secuencial de I/O soportado
• Salidas de pulso de alta velocidad: 2–10 canales a 100 kHz
• Conteo de alta velocidad: 3–10 canales (monofásico máx. 80 kHz, fase AB máx. 50 kHz)
• Puertos de comunicación: RS232, RS485
• Bus de campo: X-NET
• Descarga USB alta velocidad: hasta 12 Mbps
• Velocidad de procesamiento: aprox. 15× más rápido que la serie XC
• Soporte de expansión: módulo de expansión derecho, placa BD de expansión (no compatible con modelos de 16 puntos), módulo ED de expansión izquierdo
• Expansión de almacenamiento: soporte de tarjeta SD (excepto modelos de 16 puntos)
