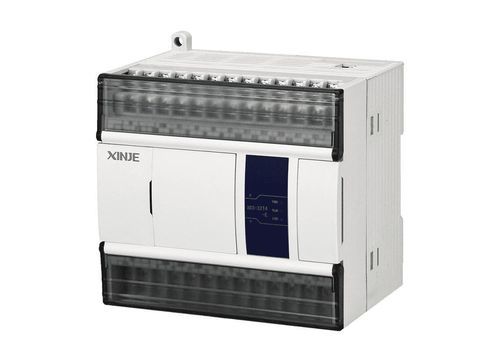

Autómata programable con E/S integradas XD3 series

salida de impulsospara busRS485

Descripción del producto
El controlador estándar de la serie XD3 proporciona funciones de control completas para automatización industrial. Además del procesamiento básico de programas y datos de E/S, incorpora salida de pulsos, conteo de alta velocidad, modulación por ancho de pulso (PWM) y medición de frecuencia. El controlador admite módulos de expansión izquierdo ED, módulos de expansión BD (no se admiten módulos de 16 puntos) y módulos de expansión en el lado derecho para ampliar E/S y funciones.

Características clave

• Funciones básicas y configuraciones: Capacidad de programa 256KB; Tiempo de ejecución de instrucción básica 0,02 ~ 0,05 µs; Máximo E/S 380 puntos; Control secuencial de E/S.
• Entradas y salidas de alta velocidad: 2~4 canales de salidas de pulsos hasta 100 kHz (nota: para XD3-24T4/32T4 la frecuencia máxima de salida de pulsos de Y2 y Y3 está limitada a 20 kHz); 3 canales de conteo de alta velocidad (máx. 80K en fase simple; máx. 50K en fase AB).
• Comunicación: RS232, RS485; Bus de campo X-NET.
• USB: Descarga USB de alta velocidad (hasta 12 Mbps).

Capacidades relacionadas

• Admite módulos de expansión izquierdo ED.
• Admite módulos de expansión BD (nota: no se admiten módulos de 16 puntos).
• Admite módulos de expansión en el lado derecho para ampliar E/S y funciones.

Especificaciones técnicas

• Serie: XD3 series standard controller
• Capacidad de programa: 256KB
• Tiempo de ejecución de instrucción básica: 0,02 ~ 0,05 µs
• Puntos máximos E/S: 380 puntos
• Modo de control E/S: Control secuencial
• Salidas de pulsos: 2~4 canales hasta 100 kHz (nota: Y2 y Y3 para XD3-24T4/32T4 limitadas a 20 kHz)
• Conteo de alta velocidad: 3 canales (máx. 80K fase simple; máx. 50K fase AB)
• Puertos de comunicación: RS232, RS485
• Bus de campo: X-NET
• USB: Descarga de alta velocidad hasta 12 Mbps
• Expansión: Expansión izquierda ED, expansión BD (módulos de 16 puntos no compatibles), módulos de expansión lado derecho
