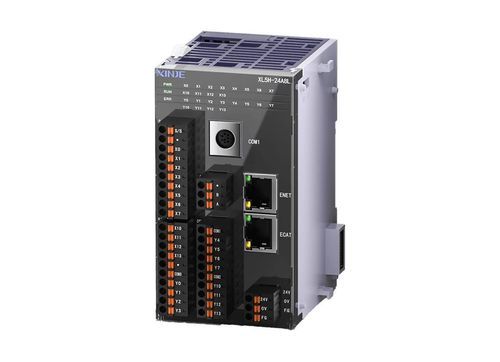

Controlador de bus de campo XL5H series

Visión general
Compatible con la mayoría de las funciones de XL5E, la serie XL5H admite el bus EtherCAT y está equipada con puertos RS232, RS485 y RJ45. Ofrece salidas de pulsos de 2 canales, conteo de alta velocidad de 3 canales y admite la conexión de módulos de expansión izquierda y derecha.

Funciones básicas y configuraciones

• Capacidad de programa: 1 MB
• Tiempo de ejecución de instrucción básica: 0,01–0,05 μs
• E/S máximo: 536 puntos
• Admite descarga de programa en línea

Control de movimiento

• Control por bus EtherCAT
• Función de seguimiento (sincronización)

Entradas y salidas de alta velocidad

• 2 salidas de pulsos 100 kHz
• 3 canales de conteo de alta velocidad (máx. 80 kHz monofásico; máx. 50 kHz fase AB)

Funciones de comunicación

• Puertos RS232, RS485, RJ45
• Comunicación Ethernet
• Bus de campo X-NET

Especificaciones técnicas

• Serie modelo: XL5H
• Capacidad de programa: 1 MB
• Tiempo de instrucción básico: 0,01–0,05 μs
• E/S máximo: 536 puntos
• Admite descarga de programa en línea
• Control de movimiento: control por bus EtherCAT, función de seguimiento
• Salidas de alta velocidad: 2 × salidas de pulsos 100 kHz
• Conteo de alta velocidad: 3 canales (máx. 80 kHz monofásico; máx. 50 kHz fase AB)
• Puertos de comunicación: RS232, RS485, RJ45; Ethernet; bus X-NET
• Compatible con la mayoría de las funciones XL5E
• Admite módulos de expansión izquierda y derecha
