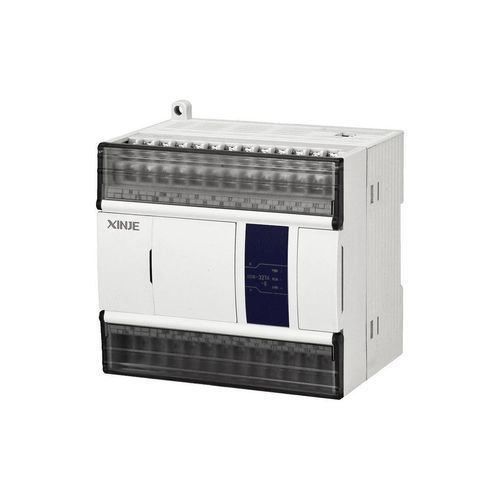

Controlador de movimiento 2 ejes XDM series

RS-485USBpara bus

Descripción general
Además de todas las funciones de un PLC estándar, el controlador de movimiento estándar serie XDM proporciona aproximadamente 15× la velocidad de procesamiento de la serie XC, mayores recursos internos, acoplamiento de dos ejes, interpolación lineal y de arco y funciones de seguimiento. Soporta tarjeta SD externa para almacenamiento de datos y es expandible mediante módulos de expansión izquierdo/derecho y una placa de expansión BD.

Funciones básicas y configuraciones

• Capacidad de programa: 512 KB – 1,5 MB
• Tiempo de ejecución de instrucciones: 0,02 – 0,05 μs
• Puntos máximos de E/S: hasta 572
• Control secuencial de E/S compatible
• Descarga por USB a alta velocidad (hasta 12 Mbps)

Control de movimiento

• Interpolación lineal e interpolación de arco
• Función de seguimiento (seguimiento de posición)
• Acoplamiento de dos ejes (movimiento sincronizado de dos ejes)

Entradas/salidas de alta velocidad

• Salidas de pulso: 4–10 canales a 100 kHz
• Conteo de alta velocidad: 4–10 canales (fase simple máx. 80 kHz; fase AB máx. 50 kHz)

Función de comunicación

• RS232
• RS485
• Bus de campo X-NET

Especificaciones técnicas

• Serie: controlador de movimiento estándar serie XDM
• Capacidad de programa: 512 KB – 1,5 MB
• Velocidad de instrucción: 0,02 – 0,05 μs
• Puntos máximos de E/S: 572
• Control secuencial de E/S compatible
• Descarga USB a alta velocidad (hasta 12 Mbps)
• Movimiento: interpolación lineal y de arco, seguimiento, acoplamiento de dos ejes
• Salidas de pulso de alta velocidad: 4–10 canales a 100 kHz
• Conteo de alta velocidad: 4–10 canales (fase simple máx. 80 kHz; fase AB máx. 50 kHz)
• Comunicación: RS232, RS485, bus de campo X-NET
• Expandable: admite módulos de expansión derecho/izquierdo y placa de expansión BD
• Soporta tarjeta SD externa para almacenamiento de datos
